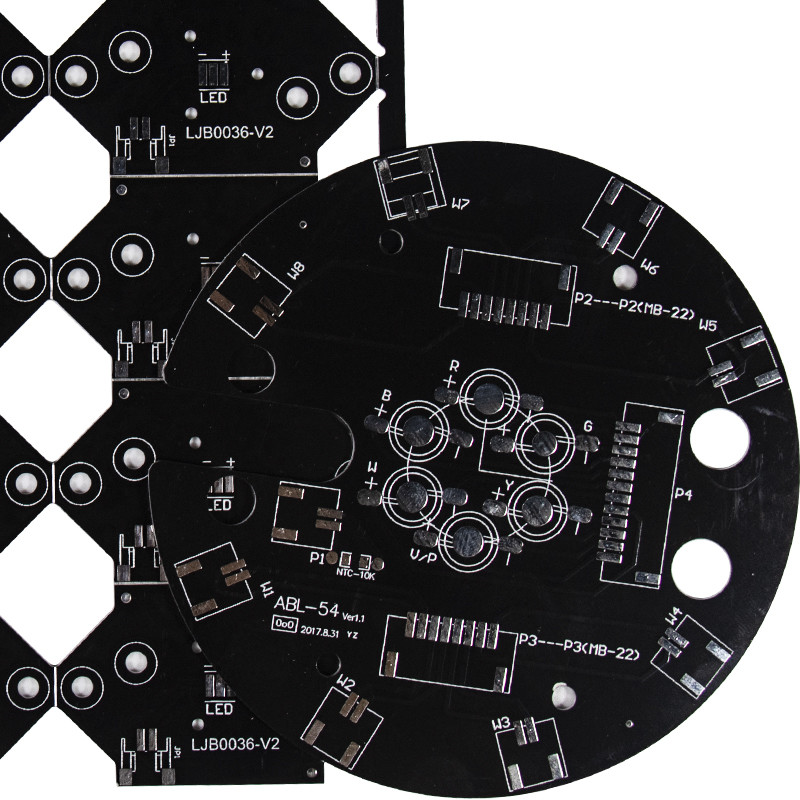

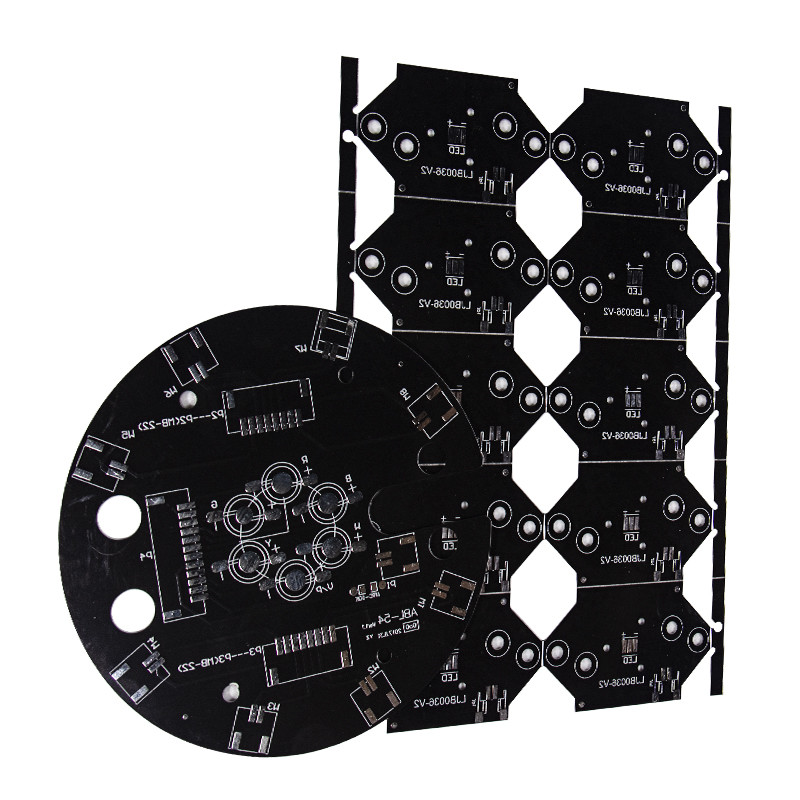

Одиночное, который встали на сторону алюминиевое тепловыделение монтажной платы PCB 94v0 хорошее
Тонкий слой термально проводного но электрически изолируя диэлектрика прокатан между основанием металла и медной фольгой. Медная фольга вытравлена в пожеланную картину цепи и основание металла рисует жару далеко от этой цепи через тонкий диэлектрик.
Алюминиевый PCB уникальный основанный на металл медный одетый ламинат; он имеет хорошее термальной представление проводимости, электрической изоляции и подвергать механической обработке.
Алюминиевый PCB один из основанного на металл pcb, включая медную фольгу, термальный изолирующий слой и субстрат металла, свою границу структуры в 3 слоя:
Тепловыделение позволянное этой конструкцией драматически главно к стандартным конструкциям FR-4. Используемые dielectrics типично 5 к 10 раз как термально проводному как обычное эпоксидн-стекло и десятая из толщины приводящ в термальной передаче в геометрической прогрессии более эффективной чем обычный твердый PCB.
Хотя конвертеры силы и СИД самые большие потребители этих продуктов, смотрят, что пользуются компании автомобильных и RF также преимуществами этих конструкций. Однослойная конструкция самая простая, наиболее термально проводная и самая рентабельная конструкция. Дизайны с более высокими компонентными отсчетами не могут иметь комнату для полностью необходимой трассы на однослойном. В этом случае дизайн 2 слоев необходим. Тонкий лист диэлектрика, типично около .006» толстый, просверлен, покрыт и вытравлен больше как стандартная двойная, который встали на сторону плата с печатным монтажом. Лист после этого прокатан используя термально проводной скрепляя материал к основанию металла. Результаты этого дополнительные направляя слоя в компонентах более далеко далеко от heatsink и уменьшенной передачи тепла поэтому этой конструкции порекомендованы только в случае необходимости.
| СЕРИАЛ | ДЕТАЛЬ | ТЕХНИЧЕСКИЕ ДАННЫЕ |
| 1 | Название продукта | Высококачественное основание 5630 привело алюминиевую доску Pcb |
| 2 | Бренд | sunsoar |
| 3 | Слой | 1-24 слоев |
| 4 | Максимальный размер доски | 457x610mm |
| 5 | Минимальная толщина доски | 4 (слои) 0.40mm/16mil |
| 6 (слои) 0.80mm/32mil | ||
| 8 (слои) 1.00mm/40mil | ||
| 10 (слои) 1.20mm/48mil | ||
| 6 | Минимальная линия Width1 | 0.10mm/4mil |
| 7 | Дистанционирование MinLine | 0.10mm/4mil |
| 8 | Минимальный размер отверстия | 0.20mm/8mil |
| 9 | Толщина стены PTH | 0.020mm/0.8mil |
| 10 | Допуск dia PTH | ±0.05mm/±2mil |
| 11 | Допуск dia отверстия NPTH | ±0.025mm/±1mil |
| 12 | План Tolence | ±0.1mm/±4mil |
| 13 | Тангаж S/M | 0.08mm/3mil |
| 14 | Коэффициент сжатия | 10:1 |
| 15 | Обруч и извив PCB | ≤0.7% |
| 16 | Электрическая прочность | >1.3KV/mm |
| 17 | Прочность корки | 1.4N/mm |
| 18 | Ссадина маски припоя | ≥6H |
| 19 | Воспламеняемость PCB | 94V-0 |
| 20 | Управление импеданса | ±5% |
вопросы и ответы:
Q1. Вы фабрика или торговая компания?
: Мы имеем наши собственные производство PCB & фабрику собрания.
Q2: Все ваши продукты аттестованы с UL, ROHS etc?
: Да, мы аттестованы к ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Какое обслуживание вы имеете?
: Мы обеспечиваем изготовление pcb, компоненты покупая, собрание pcb, полное собрание.
