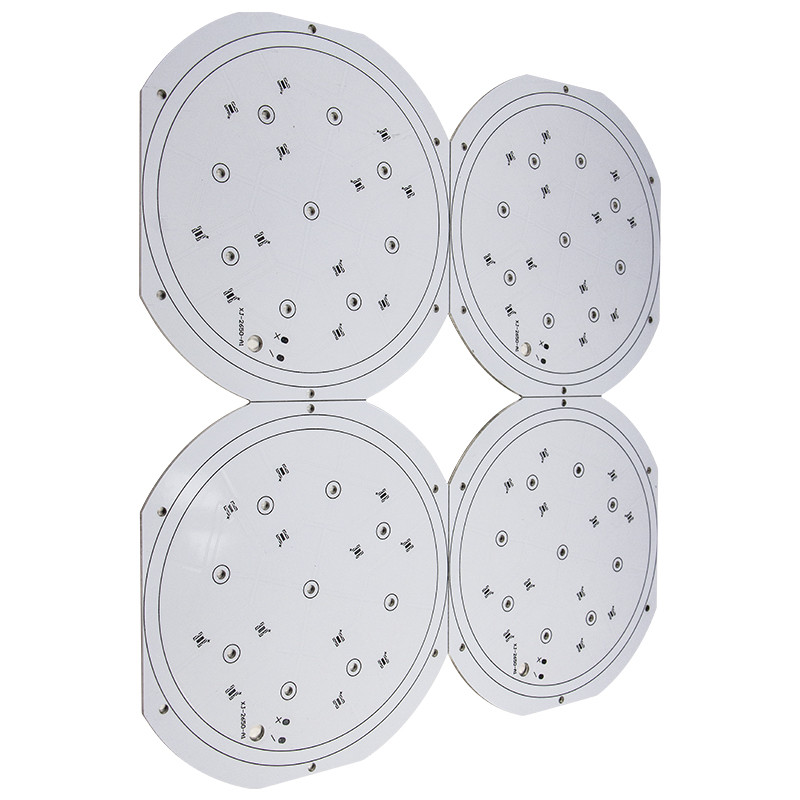

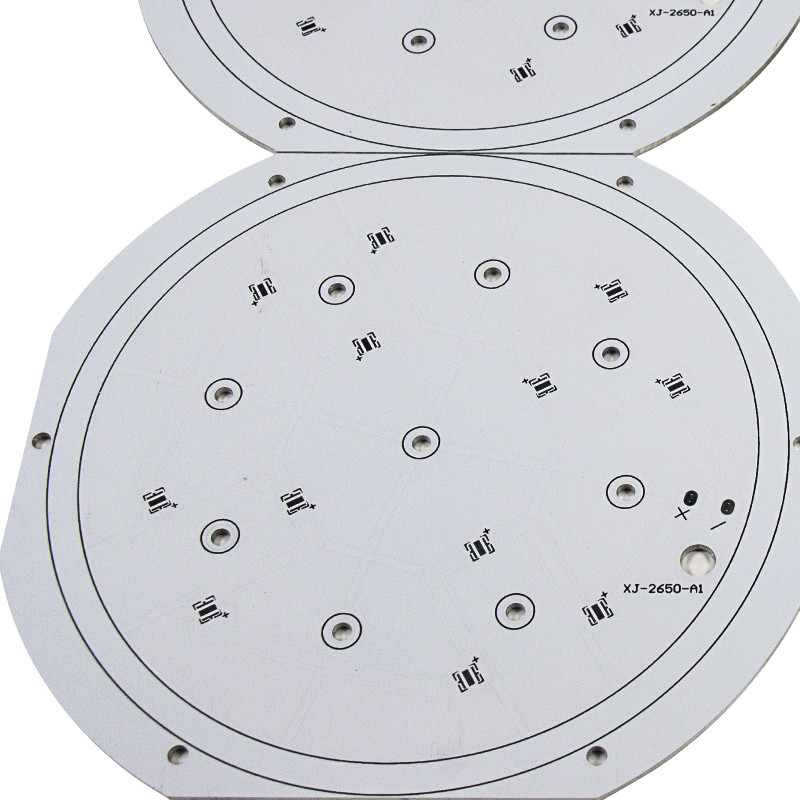

Монтажная плата света СИД СИД MCPCB CustomThick 1.0mm 1.6mm алюминиевая
Алюминиевая монтажная плата подгоняет mcpcb для промышленного света СИД
PCB MC значит платы с печатным монтажом ядра металла. почему металл пользы, не FR4/CEM-1 или другие? Все получить высокую термальную проводимость. Большинств PCB MC алюминиевый PCB, алюминий имеет хорошую способность передачи тепла и диссипации, но также дешевый чем медь основала клиентов PCB.Many спросила цитату для PCB MC но без термальных требований. Если вы знаете, то термальная проводимость большинств большинств важная вещь для PCB MC, после этого
вы знаете почему цена так разница. Нормальный восходящий поток теплого воздуха от 0.8-2.00 W/m.k, и более высокой консервной банки до 8,0 W/m.k, даже более если вам, то но вы уверены? Когда мы закавычим к вам, мы должны спросить вам термальная проводимость, оно не единственная о цене но вашем продукте. Много фабрик использовали низко термальное, можете вы использовать доски?
PCB MC использует в светах СИД, промышленном силовом оборудовании, автомобилях, силе, etc. Bergquist верхнее качественное вещество активной зоны металла но верхняя цена также.
Термальная проводная доска (TCB), или изолированный субстрат металла (IMS), обеспечивают преимущества высоких термальной проводимости, надежности и выносливости жары припоя. Субстрат TCB структура сэндвича, которая включает слои основания проводника, изолятора и металла. Традиционно, этот изолятор сделан из эпоксидной смолы, эпоксидной смолы заполнил стеклянное - волокно, polyimide, или другие диэлектрические материалы. Однако, эти виды изоляторов не смогли соотвествовать в высокомощных электронных устройствах. Жара произведенная этими приборами аккумулирует, и
время жизни и надежность конечного продукта уменьшат.
| Тип продукта |
Слой layer~2 PCB 1 Al одетый |
| Максимальный размер панели |
20" *24» (1170mm*600mm) |
| Медная толщина |
0.5oz, 1oz, 2oz, 3oz и 4 oz |
Диэлектрическая толщина
(к субстрату) |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
| Толщина ядра субстрата |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm и 3.2mm |
| Законченная толщина доски |
0.4mm до 4.0mm |
| Допуск толщины |
+/--10% |
| Алюминиевый подвергать механической обработке |
Сверлящ, выстукивающ, филирующ, направлять, Плашк-пробивая, выходит из атаки плата доступная |
| Размер отверстия Минимальн Заканчивать |
0.25mm |
| Напряжение тока Max.working |
2.5kVDC (диэлектрик), 3.75kVDC 0.075mm (диэлектрик 0.15mm) |
| Ширина Min.Track |
0.2mm (8mils) |
| Зазор Min.Track |
0.2mm (8mils) |
| Минимальный тангаж пусковой площадки SMD |
0.2mm (8mils) |
| Поверхностная отделка |
HASL, HASL бессвинцовое, золото погружения, внезапное золото, OSP |
| Цвет Soldermask |
Белый, черный, другие доступные |
| Цвет сказания |
Черный, белый, другие доступные |
| Etest |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Rohs |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Стандарт ссылки |
Класс 2 IPC-A-600G |
| Особенные отверстия |
Пятно смотря на, отверстия чашки |
| Ввод данных |
Gerbers, AutoCad, Cam350, PROTEL 99SE, PROTEL DXP,
ПРИВЕДИТЕ PCB В ДЕЙСТВИЕ, ODB+. (TGZ) |
вопросы и ответы:
Q: Как о вашей емкости поставки?
: Наша емкость поставки вокруг 2000sqm каждый день. где наши 25 космос фабрики 000 sqm хозяйничают деятельность НИОКР, маркетинга, снабжения и поставки.
Q: Как насчет дате транспорта и доставки?
: Нормально, мы используем международное выражаем (как, Federal Express, DHL, TNT) для того чтобы поставить образцы и небольшие заказы тома. Для большого массового заказа, мы можем аранжировать доставку морским путем.
