Name: PCB основания Fr4 всходит на борт платы с печатным монтажом 2oz 1layer 2mm
Brand: Yizhuo
SKU: Алюминиевая доска 01 Pcb

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Основная информация

Место происхождения: Китай

Фирменное наименование: Yizhuo

Сертификация: CE,ROHS,UL

Номер модели: Алюминиевая доска 01 Pcb

Оплата и доставка Условия

Упаковывая детали: Коробка коробки вакуума Package+ хорошая качественная

Время доставки: 10-12 дней работы

Условия оплаты: T/T, западное соединение

Характеристики

Фирменное наименование: Yizhuo

Основное вещество: Алюминиевое основание

Медная толщина: 1/2OZ

Peelable: 0.3-0.5mm

Профилировать пробивать: Трасса, V-CUT, скашивая

Обслуживание: Универсальное обслуживание

Галерея

Характер продукции

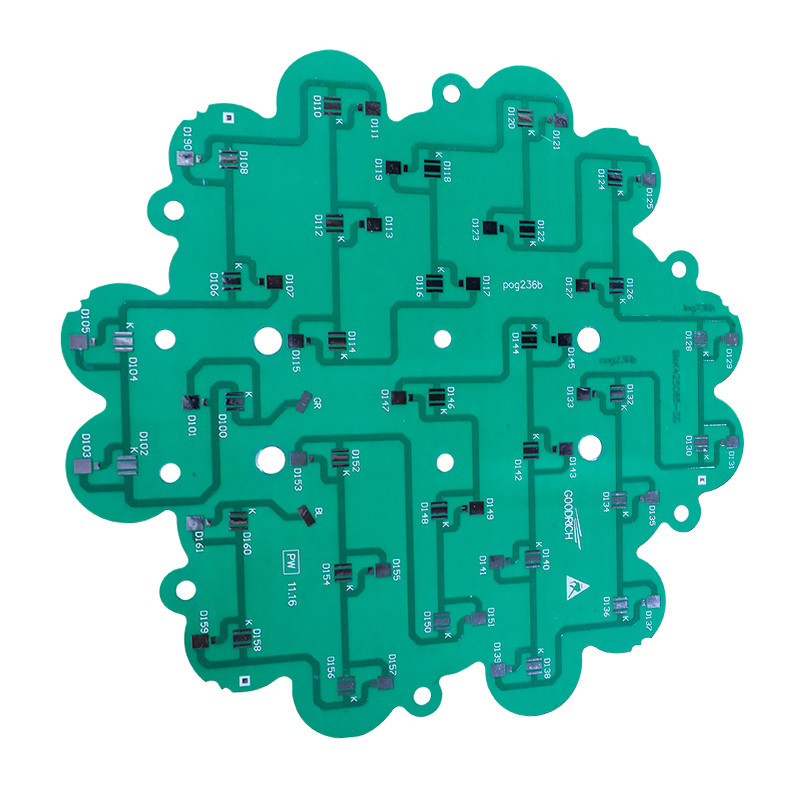

Алюминиевый PCB основания всходит на борт платы с печатным монтажом 2oz 1layer 2mm

Детали продукта

Модель НЕТ.	HMY-808	Подгонянный	Подгонянный
Слои	1 ~16layers	Начало	Шэньчжэнь, Китай
Основное вещество	FR4, высокий Tg FR4, галоид свободный, Isola, Rogers, алюминий
Законченная толщина доски	0.2~3.8mm	Медная толщина	0.5oz \| 6oz
Поверхностная отделка	HASL, ENIG, OSP, серебр погружения, ImmersionTin,	Максимальная толщина плакировкой золота	50 микро- дюймов
Цвет Silkscreen	Белый, черный, зеленый, желтый, красный, голубой
Минимальная ширина трассировки	0.075mm (3mil)	Минимальный космос трассировки	0.075mm (3mil)
Минимальный законченный размер отверстий	0.1mm (4mil) для отверстий лазера; 0.2mm (8mil) для механических отверстий
Максимальный чистовой размер	600mm*900mm	Допуск на диаметр отверстия	PTH: ±0.076mm (+/-3mil), NTPH: ±0.05mm (+/-2mil)
Цвет маски припоя	Зеленый, белый, черный, красный, желтый, голубой, Matt - черный, Matt-зеленый	Управление импеданса	±10%
Профилировать пробивать	Трасса, V-CUT, скашивает, пробивающ	Особенные отверстия	Слепые/похороненные отверстия, зенкованные отверстия
Стандарт ссылки	Класс 2 IPC-A-600H, класс 3,	Сертификат	UL, ISO9001, ROHS.SGS, CQC
Пакет	Вакуум & коробка

PCB основания Fr4 всходит на борт платы с печатным монтажом 2oz 1layer 2mm 1
Упаковка & доставка
Упаковывая детали: Коробка коробки с доставкой противостатической сумки вакуума внутренней.
Срок поставки: через 2 до 15 дня после депозита

вопросы и ответы

Q1: Как вы убеждаетесь качества?
•: Наш продукт совсем 100% испытанное включая тест летая зонда (для образца), E-тест (массовый) или AOI.

Q2.What сделайте меня нужно предложить для продукции?
•Файл количества, Gerber, и требования к метода (материал, поверхностная обработка финиша, медная толщина, толщина доски,…)

Q3. Какие форматы файла вы признаваете для продукции?
•Файл Gerber: CAM350 RS274X
•Файл PCB: Protel 99SE

Q4.Are мой PCB хранит безопасное когда я представляю их вам для изготовлять?
•Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанный. Разрешение от вас, ни нас будет делить эти файлы со всеми другими посредниками.

Q5: Что ваше количество минимального заказа?
• Наше MOQ 1 PCS.
