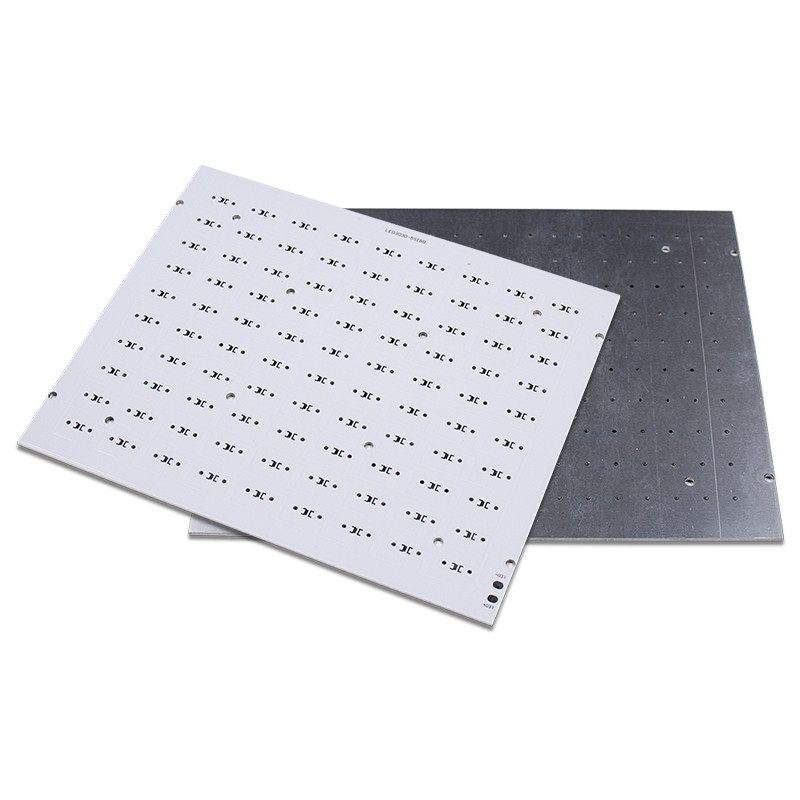

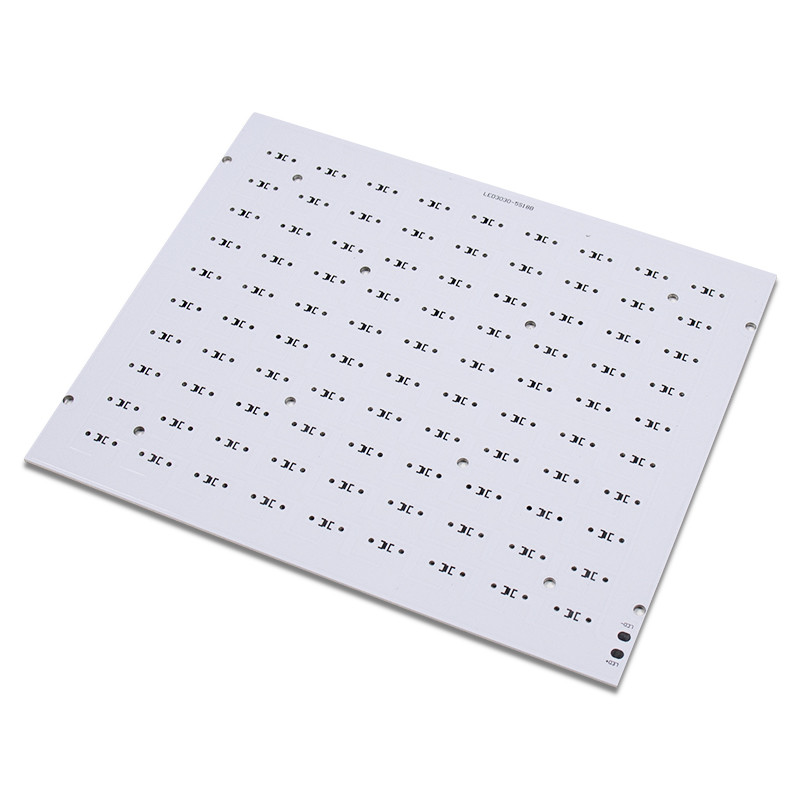

Изготовитель монтажной платы печати PCB света СИД алюминиевый
Введение алюминиевой монтажной платы печати PCB:
Среди всего ядра PCBs металла, алюминиевый PCB самый общий тип. Основное вещество состоит из алюминиевых ядра и стандарта FR4. Оно отличает термальным одетым слоем который рассеивает жару в сильно эффективной манере пока охлаждающ компоненты и увеличивающ общую характеристику продуктов. В настоящее время, алюминиевый подпертый PCB сосчитан как решение к наивысшей мощности и плотным применениям допуска.
Преимущества алюминиевой монтажной платы печати PCB:
1.Environmentally дружелюбное: Алюминий нетоксический и recyclable. Производство с алюминием также благоприятно к сохраняя энергии должной к своей легкости собрания. Для поставщиков платы с печатным монтажом, используя этот металл помогает поддерживать здоровье нашей планеты.
диссипация 2.Heat: Высокие температуры могут причинить строгое повреждение к электронике, поэтому мудро использовать материал который может помочь рассеять жару. Алюминий может фактически возвратить жару далеко от жизненно важных компонентов, таким образом уменьшающ вредное воздействие он смог иметь на монтажной плате.
стойкость 3.Higher: Алюминий снабжает прочность и стойкость продукт который основания керамических или стеклоткани не могут. Алюминий крепкое основное вещество которое может уменьшить случайный обрыв во время производства, регуляции, и ежедневной пользы.
4.Lightweight: Для своей неимоверной стойкости, алюминий удивительно облегченный металл. Алюминий добавляет прочность и гибкость без добавления на любом дополнительном весе.
материал 1.Base
|
FR-4 /Aluminum /CEM-1
|
2.Layers
|
1-40
|
толщина 3.Finised внутренняя/наружная медная
|
1-6OZ
|
толщина доски 4.Finished
|
0.2-7.0mm
|
размер отверстия 5.Min
|
Механическое отверстие: отверстие лазера 0.15mm: 0.1mm
|
импеданс 6.Controlled
|
+/--5%
|
возможность vias 7.Plugging
|
0.2-0.8mm
|
профиль 8.Outline
|
Отверстие печати моста раута V-cut/
|
обработка 9.Surface
|
HASL, HASL неэтилированное, золото погружения, олово погружения, серебр погружения, трудное золото, внезапное золото, OPS…
|
Структура алюминиевой монтажной платы печати PCB:
1. слой меди цепи
Слой меди цепи (обычно используя фольгу электрической меди) вытравлен для того чтобы сформировать напечатанную цепь, которая использована для того чтобы осуществить собрание и соединение прибора. Сравненный с традиционным FR-4, с такой же толщиной и такой же линией шириной, алюминиевый субстрат может снести сильнотоковое.
2. изолирующий слой
Изолирующий слой основная технология алюминиевого субстрата, который главным образом играет функции кондукции выпуска облигаций, изоляции и жары. Алюминиевый изолирующий слой субстрата самая большая теплоизолирующая прокладка в структуре модуля силы. Лучший термальная проводимость изолирующего слоя, более благоприятен он распространить жару произведенную во время деятельности прибора, и низкий рабочая температура прибора, для увеличения силовой нагрузки модуля, уменьшить том, продлить жизненный период, и увеличивает выходную мощность.
3. субстрат металла
Чего вроде металлу используют для изолируя субстрата металла зависит от всестороннего рассмотрения коэффициента теплового расширения, термальной проводимости, прочности, твердости, веса, государства поверхности и цены субстрата металла.
Вообще, рассматривающ условия как цена и техническое представление, алюминиевая плита идеальный выбор. Доступные алюминиевые плиты 6061, 5052, 1060 и так далее. Если более высокие требования для термальной проводимости, механических свойств, электрических свойств и других особенных свойств, то медные плиты, плиты нержавеющей стали, плиты утюга и стальные пластины кремния можно также использовать.
CO. электроники Шэньчжэня Yizhuo, Ltd. национальное высокотехнологичное предприятие аттестованное к ISO9001: международная система управления качеством 2015. Мы имеем CE, ROHS, аттестацию UL. Она была основана в 2012 и район фабрики состоит из больше чем 6 000 квадратных метров, 120 работников, и 2 переносов. Мы имеем возможность для того чтобы изготовить алюминиевое PCBs, FR4 PCBs, СИД PCBA, и другие родственные продукты. Мы также обеспечиваем обслуживания как дизайн PCB, собрание PCB, и доска СИД SMT обрабатывая для услуг по конструированию PCB. Продукты широко использованы в индустриях освещения, электроники, связей, автомобильных и другого которые требуют тепловыделения. Наши профессионалы работают в близкой ассоциации для того чтобы понять специфические требования наших клиентов. В нашем качественном испытывая блоке, мы дотошно испытываем каждый продукт, таким образом результаты в их соответствии с международными стандартами качества. Мы можем сделать обслуживание ODM или OEM универсальное для наших клиентов.
вопросы и ответы:
Q1. Оно В ПОРЯДКЕ напечатать мой логотип на продукте?
: Да. Пожалуйста сообщите нас официально перед нашей продукцией и подтвердите дизайн во первых основанный на нашем образце.
Q2: Вы предлагаете гарантируете для продуктов?
: Да, мы предлагаем 2 лет гарантии к нашим продуктам.
Q3: Как могу я получить, что образец проверил ваше качество?
: После подтверждения цены, вы можете сделать заказ заказы для образцов для ваших испытания и оценки.
