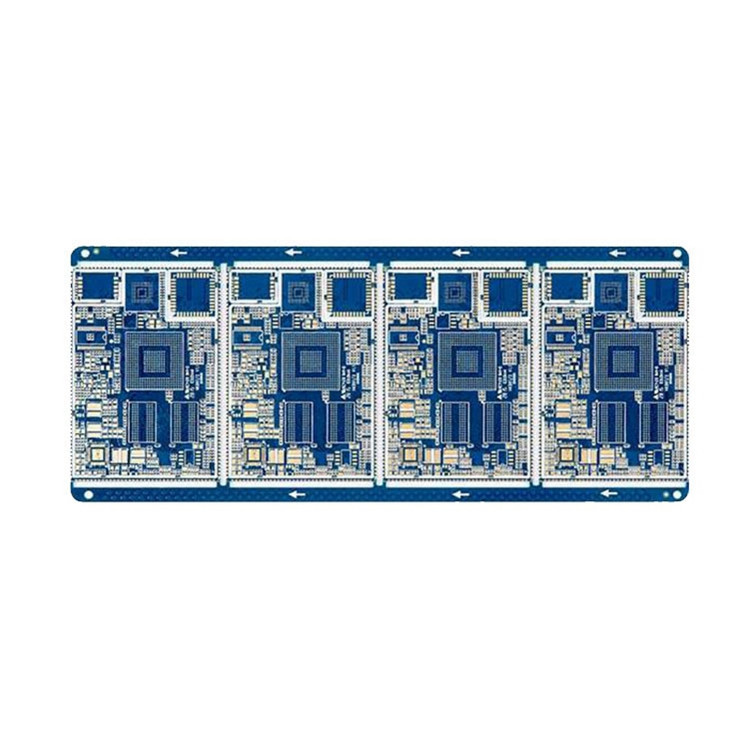

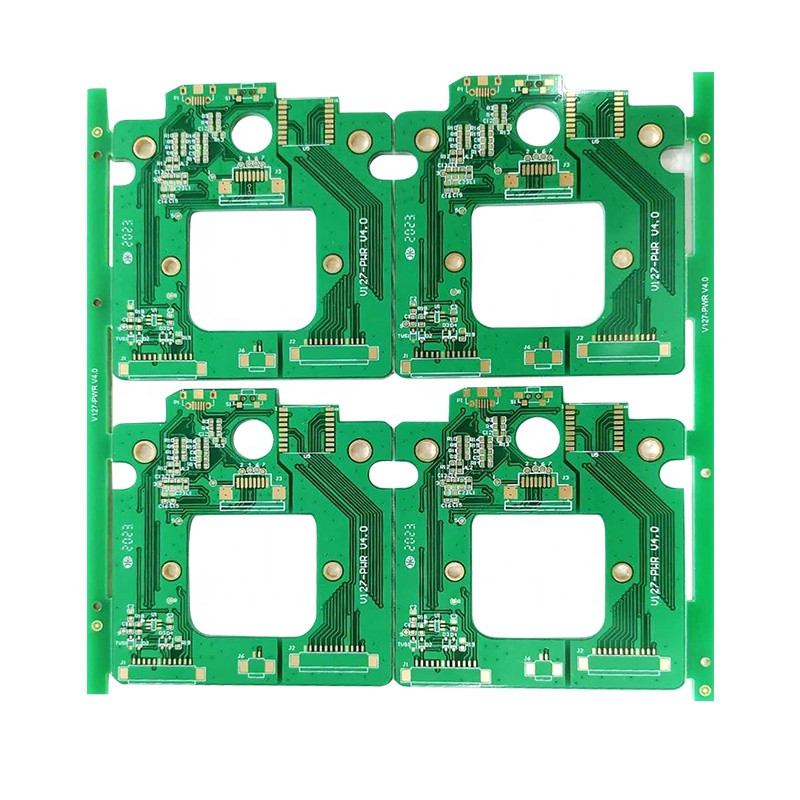

Изготовленный на заказ поставщик PCB монтажной платы радиотехнической схемы FR4 94v0 ROHS
Введение монтажной платы радиотехнической схемы FR4:
Основное вещество PCB которое приходит как лист стеклоткани слоистый усиленный с эпоксидной смолой. Это общий слоистый субстрат в платах с печатным монтажом из-за своих крепких свойств природы и плам-retardant. Как таковой, жизненно важно обеспечить монтажные платы с необходимой изоляцией. Доски FR4 в большинстве заменяли доски G-10 как много как G-10 доски все еще находят применения где термальное разрушение доказывает ключ.
Свойства
Материал FR4 исполняет со стандартами UL94V-0 когда это прибывает в пластиковой воспламеняемостью. Стандарты обеспечивают что оно не может распространять огонь и не тушит его немедленно после материальных начал сгореть.
Материалы Fr4 используют бром. Химический элемент галоида устойчив для того чтобы увольнять и таким образом ценный в снабжать огнезамедлительные свойства FR-4.
Оно также не может поглотить воду, не поддерживает высокую механическую прочность, кроме неимоверной изолируя емкости, особенно во влажных или сухих окружающих средах.
Материал FR4 также имеет высокую температуру стеклянного перехода между 115 и 200 градус цельсий. Однако, это зависит от методов производства и типы смолы использовали. В большинств примерах, PCB FR4 будет содержать FR4 прослоенное между 2 медными ламинатами слоя.
Материал FR4 может прийти как стандартные FR4, thehigh TG FR-4, thehigh CTI FR-4, и FR4 без любой прокатанной меди. Стандартное FR4 имеет сопротивление жары 140 градус цельсий a50, пока высокий TG FR4 обладает стеклянным значением перехода 180 градус цельсий. С другой стороны, высокий индекс CTI FR4 превышает 600V, а FR4 лишенное прокатанной меди доказывает идеал для поддержки и изолирующих прокладок доски.
Толщина материала FR4 играет критическую роль в разнообразных применениях PCB. Поэтому, комплектация правильной толщины должна учесть следующее.
- Совместимость толщины FR4 с компонентами
- Потребность сохранить космос на доске
- Гибкость и дизайн
- Тип требуемых соединений
| Деталь |
Возможность |
| Основное вещество |
FR-4/высокий TG FR-4 |
| Слои |
1-22 |
| Толщина Finised внутренняя/наружная медная |
1-6OZ |
| Законченная толщина доски |
0.2-7.0mm |
| Минимальный размер отверстия |
Механическое отверстие: 0.15mm
Отверстие лазера: 0.1mm
|
| Контролируемый импеданс |
+/--5% |
| Затыкать возможность vias |
0.2-0.8mm |
| Профиль плана |
Отверстие печати моста раута V-cut/ |
| Поверхностное покрытие |
HASL, HASL неэтилированное, золото погружения, олово погружения, HOSP… |
Основная структура монтажной платы радиотехнической схемы:
Самые основные платы с печатным монтажом одни которые содержат медные следы или соединения как раз на одной из своих поверхностей. Эти виды доск как платы с печатным монтажом 1 слоя или 1 слой PCBs. Однослойная плата с печатным монтажом имеет внутренний слой и наружный слой.
Во внизу иллюстрации, вы можете увидеть стог-вверх одно-наслоенной платы с печатным монтажом.
1. FR4 (субстрат)
Субстрат PCB может быть FR4, металлом, или керамическими. FR4 главным образом использовано и усиленный материал эпоксидной смолы слоистый. Это низкопробный субстрат плат с печатным монтажом. Весьма прочный материал и различные типы толщины. Некоторое PCBs, особенно более дешевые одни, сделано из других материалов и они нуждаются стойкости FR4.
2. Твердый медный одетый ламинат (слой меди)
Медный слой тонкая фольга меди. Он прокатан к доске с прилипателем и жарой. Он обыкновенно приложен на обеих сторонах на двухсторонней плате с печатным монтажом. 2-наслоенная или двухсторонняя доска значит что 2 медных слоя в структуре. Вы можете найти PCBs с только одними или больше чем 16 медных слоев!
3. Маска припоя
Вы всегда интересовали почему доски PCB зелены? Из-за слоя маски припоя. Это верхний слой выше медная фольга и оно дает напечатанным доскам их зеленый цвет. Основная цель этого слоя изолировать медные трассировки от случайно контактировать любые припой или металл. Общий цвет зелен, но имеет в разуме что маска припоя смогла быть изготовлена в почти всех возможных цветах.
4. Silkscreen
Поверх маски припоя, приложен белый слой silkscreen. Он использован для того чтобы ввести все номера, символы, или письма как инструкция как директива для людей лучше понять доску. Опять, любой цвет можно использовать и PCBs с желтым, красным, или даже черным silkscreen.
CO. электроники Шэньчжэня Yizhuo, Ltd было установлено в 2012 летах, нашем районе фабрики больше чем 5 000 квадратных метров. Мы имеем больше чем 100 работников и 20 работников. Мы алюминиевый PCB и изготовитель PCB FR4, наши продукты широко использован в освещении, электронике, новых индустриях энергии, медицинского обслуживания, автомобильных и другого. Наша производственная мощность PCB может достигнуть 120000 sq.m/в месяц.
Наша фабрика проходила систему 9001:2015 ISO и имеет CE, ROHS, аттестацию UL. Основанный на нашей производственной мощности и команде НИОКР, мы можем сделать обслуживание ODM или OEM для клиентов. Наши продукты продают хорошо по всему миру.
Добро пожаловать для отправки дознания в нас!
Наше обслуживание:
* обслуживание PCB & PCBA OEM/ODM
* обслуживания монтажной платы электроники универсальные
* двухклассная гарантия продукта
* продукты качество 100% проверенное и в функциональности и косметика.
вопросы и ответы:
Q1. Какое обслуживание можете вы поставить?
: Мы PCB OEM и изготовитель PCBA с 2012, мы можем обеспечить универсальное решение включая изготовление PCB RD, SMT и собрание PCBA.
Q2. Как могу я получить, что образец проверил ваше качество?
: После подтверждения цены, вы можете сделать заказ заказы для образцов для ваших испытания и оценки.
Q3. Сколько времени время выполнения?
: Для образцов, он примет 5-7 дней работы; для оптовых заказов, он примет 10-15 дней работы.
