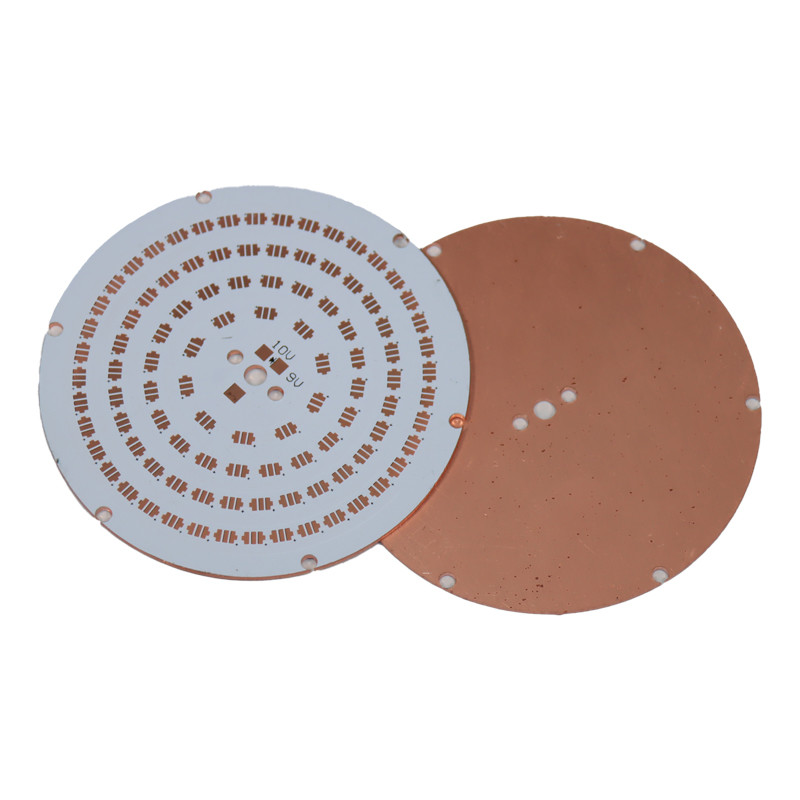

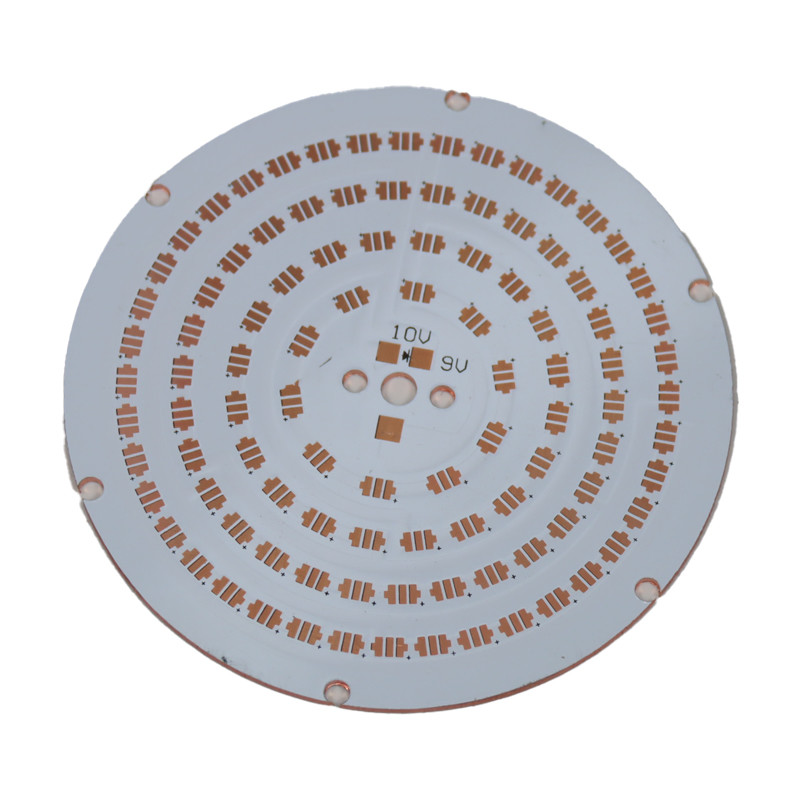

Тяжелое медное введение PCB:

Толстые медные продукты PCB использованы обширно в электронных устройствах силы и системах электропитания. Растущая тенденция в индустрии PCB, этот уникальный тип тяжелого медного PCB отличает законченным медным весом больше чем 4oz (140μm), сравненным к (0μm) медному весу 1oz (35μm) или 2oz вообще находи в тех со стандартной толщиной меди PCB.

Дополнительная медная толщина PCB позволяет доска проводить сильнотоковое, достигнуть хорошее термальное распределение и снабдить сложные переключатели в ограниченном космосе. Другие преимущества включают увеличенную механическую прочность на местах соединителя, способность создать более небольшой размер продукта путем включать множественные весы на таком же слое сетей и способность использовать экзотические материалы к их максимальной способности с минимальным риском отказа цепи.

Применения тяжелых медных доск PCB:

•  Он помогает в рассеивании жары и уменьшает свою основную температуру. Это применение держит прибор безопасным в одиночку от любого повреждения. Оно может возвратить жару компонента на гораздо быстрее тариф.

•  Высокочастотный PCB и ограниченный к только тем которые не могут быть охлажены путем использование обычного метода вентиляторной системы охлаждения. Доски прокатывают, разбрасывают и исключают жару путем делать прибором много охладителя и поэтому, представление приборов улучшает и увеличивает их представление.

•  Тяжелый PCB меди сделан смеси состоя из различных особенных сплавов. Также оценены, что будет тяжелый PCB меди 8 к 9 раз быстрому чем другое современное PCBs.

•  Также полезно для сохранения проведения приборов СИД и от получать произведено эффект. Необходимо использовать доску PCB высокой плотности тяжелую медную пока использующ приборы СИД.

CO. электроники Шэньчжэня Yizhuo, Ltd. национальное высокотехнологичное предприятие аттестованное ISO9001: международная система управления качеством 2015. Она была основана в 2012 и была совершена к нововведению и устойчивому и сбалансированному развитию электронной технологии. Она использована в изготовлении и продажах различного металла PCBs, СИД и родственных продуктов. Продукты широко использованы в индустриях освещения, электроники, машинного оборудования, связей, автомобильных и другого которые требуют тепловыделения. С проектной группой руководящей группы руководящего состава и НИОКР со средним опытом индустрии больше чем 8 лет, мы создавали сильную сеть распространения во всем мире и каналов сбыта, и наши продукты продают хорошо в странах Азии и Тихого океана, Европе, Америке, и Ближнем Востоке.

вопросы и ответы:

Q1.  Какие данные необходимы для цитаты?
:  Требования к продукции, материалы (материальная толщина, медная толщина), материалы продукции (Gerber хранит,), количество

Q2.  Какое обслуживание вы имеете?
:  Мы можем снабдить универсальные обслуживания от производства PCB собрание PCB, испытание, снабжение жилищем и другие повышенно-ценные обслуживания.

Q3.  Как я получаю образцы и проверяю ваше качество?
:  После того как вы оплатите и отправите нами документ подтверждения, ваши образцы будут готовы в течение 5-7 рабочих дней.
