Name: Стандартные СИД наивысшей мощности IPC 2 алюминиевое освещая PCB
Brand: Yizhuo
SKU: Доска 12 PCB СИД

Характеристики Галерея Характер продукции Спросите цитату

Характеристики

Основная информация

Место происхождения: Китай

Фирменное наименование: Yizhuo

Сертификация: CE,ROHS,UL

Номер модели: Доска 12 PCB СИД

Высокий свет:

Алюминиевый PCB СИД наивысшей мощности

Стандартное СИД IPC 2 освещая PCB

Алюминиевое СИД освещая PCB

Оплата и доставка Условия

Упаковывая детали: Коробка коробки вакуума Package+ хорошая качественная

Время доставки: 10-12 дней работы

Условия оплаты: T/T, западное соединение

Характеристики

Материал: Алюминиевый материал

Профилировать пробивать: Трасса, V-CUT, скашивая

Поверхностная отделка: Серебр HASL/ENIG/OSP/Immersion

Минимальная линия ширина: 0.3-0.35um

Применение: медицинские оборудования, автомобильная электроника, индустрия

Качественная ранг: Стандартный IPC 2

Время строения: 2days - 5weeks

Минимальные вычерчивание/дистанционирование: 4mil/4mil

Размер доски: Минута 6*6mm | Макс 610*610mm

Галерея

Характер продукции

Приведенный освещать металл Pcb привел светлую монтажную плату наивысшая мощность дизайна привела Pcb

Особенность	Возможность
Качественная ранг	Стандартный IPC 2
Количество слоев	4 - 24layers
Количество заказа	1pc - 10000+pcs
Время строения	2days - 5weeks
Материал	Алюминиевое ядр (отечественное 1060), медное ядр, заволакивание FR4
Размер доски	Минута 66mm \| Макс 610610mm
Толщина доски	0.8mm до 5.0mm
Медный вес (законченный)	0.5oz - 10.0oz
Минимальные вычерчивание/дистанционирование	4mil/4mil
Стороны маски припоя	Согласно файлу
Цвет маски припоя	Зеленый, белый, голубой, черный, красный, желтый
Стороны Silkscreen	Согласно файлу
Цвет Silkscreen	Белый, черный, желтый
Поверхностный финиш	HASL - Выравнивать припоя горячего воздуха Неэтилированное HASL - RoHS ENIG - Electroless никель/погружение золото- RoHS
Минимальное кольцевое кольцо	4mil
Минимальный диаметр сверля отверстия	6mil
Другие методы	Отверстия зенковки Отверстия винта

Ключевые требования выбирая алюминиевый изготовитель PCB

Большей частью, все производство PCB следовать таким же производственным процессом независимо от где они сделаны. Единственные истинные разницы в поставщиках уровень автоматизации в их процессе, новая технология и оборудование, и иметь специфическое оборудование быть конструированным для того чтобы сфокусировать на некоторых типах конечных продуктов.

Для алюминиевого PCBs, несколько ключевых позиций которые изготовителю PCB нужно для рассмотрения если они идут мочь эффектно произвести алюминиевое PCBs в любом количестве, то, включающ:

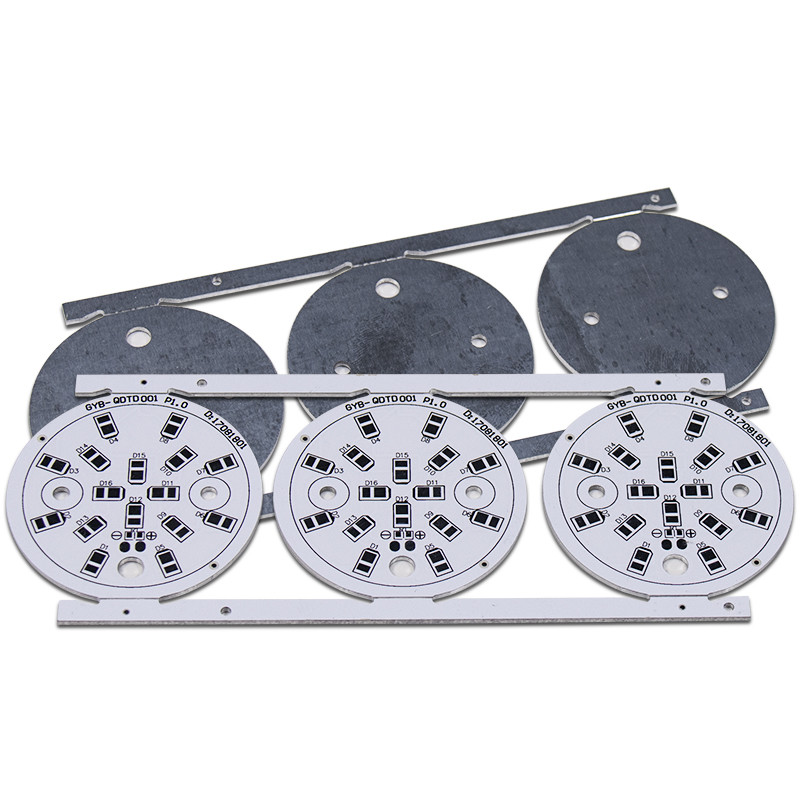

Стандартные СИД наивысшей мощности IPC 2 алюминиевое освещая PCB 1

Преданное отображая оборудование

Много из нашего поддерживаемого алюмини PCBs идут в применения СИД которые гораздо длиннее чем стандартное 18" x 24" или 20" x 24" панели продукции используемые в традиционном производстве PCB. Мочь точно зарегистрировать и экономически произвести эти части, изготовитель должен иметь также изготовленную на заказ часть 60" широкое оборудование ультрафиолетового света отображая или установка способная на печатания экрана (в одно время) изображение и после этого УЛЬТРАФИОЛЕТОВЫЙ лечить через печь.

Старый процесс производства половины изображения печатания экрана и после этого пробовать вручить для того чтобы зарегистрировать первое изображение пока экран печатая вторую половину гораздо более менее эффективен.

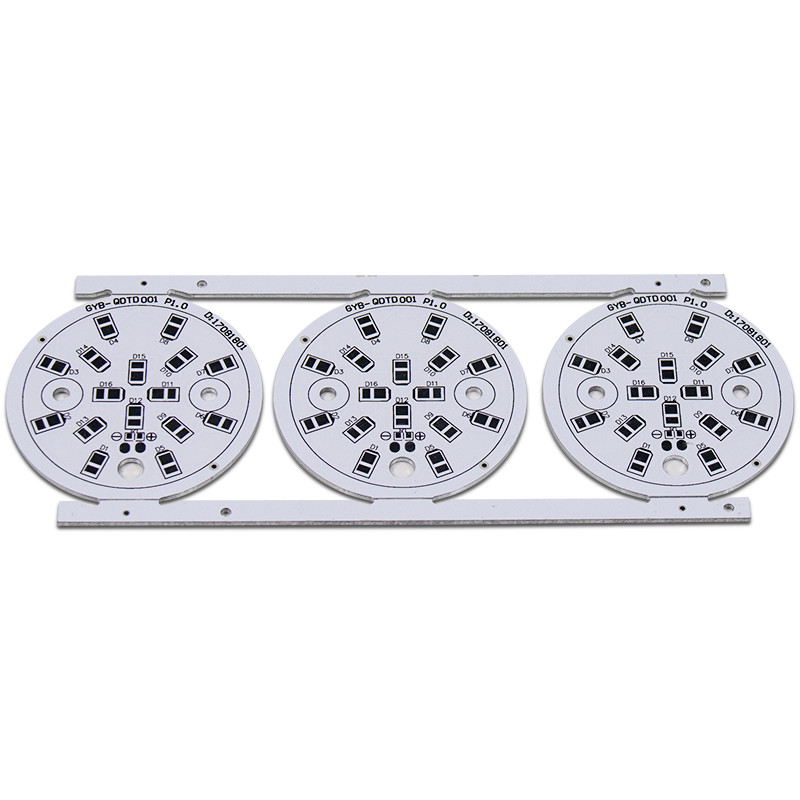

Стандартные СИД наивысшей мощности IPC 2 алюминиевое освещая PCB 2

Специализированное ведя счет оборудование

Более общее оборудование которое может счет v через традиционные материалы FR-4 не одето управлять алюминиевым PCBs. Получили самое недорогое возможное, нам нужно получить, что самый лучший выход возможным, который значит что нам нужно мочь установить эти части как можно ближе друг к другу на панели продукции. Без v вести счет, вы должны механически направить части вне, которые смогли привести в потере до 20% вашего выхода, затем увеличивая цена.

Наша проектируя команда имеет много лет опыта помогая нашим клиентам конструировать массивы которые самое рентабельное для их depanelize.

Прессы пунша больше чем 40 тонн

Для алюминиевого PCBs которые круглы или иметь уникальные особенности – (слоты, большие отверстия, вырезы, etc.) – вы будете хотеть изготовитель который может пробить вне эти особенности. Попытка к механически рауту алюминиевому PCBs очень дорогой путь получить эти особенности сделанный в промышленной среде.

Встроенный тест Hi-бака

Уникальное требование алюминиевого PCB что клиенты хотят знать что продукт они получают проходил тест hi-бака. Пока большинств изготовители PCB могут сделать это, обычно отдельный процесс в лаборатории которая не расположена в электрическом испытании. Установка теста Epec электрическая включает тест hi-бака, который драматически уменьшает цену для клиента.
