1. Введение

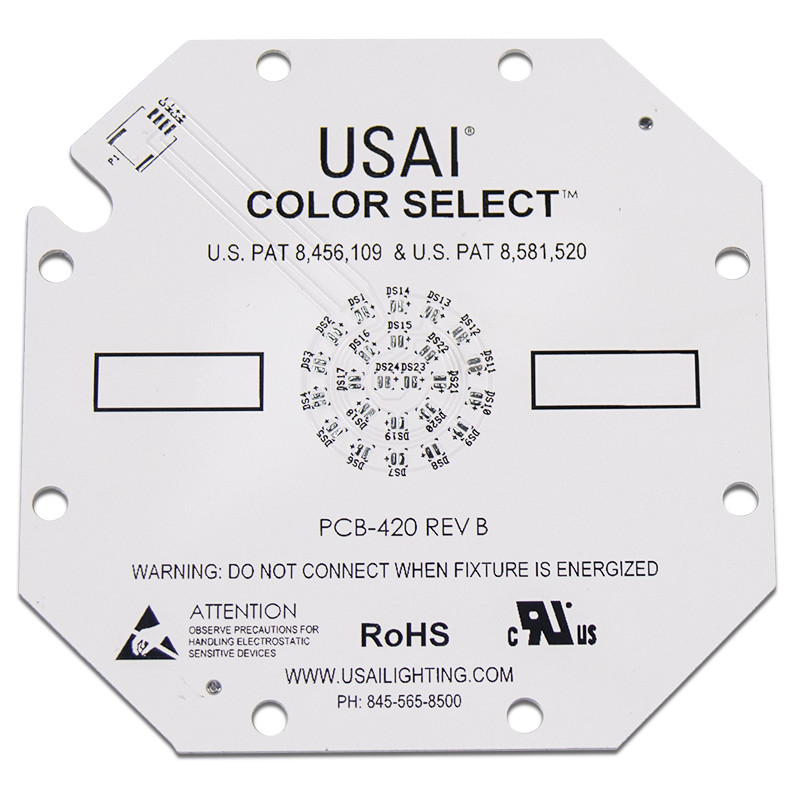

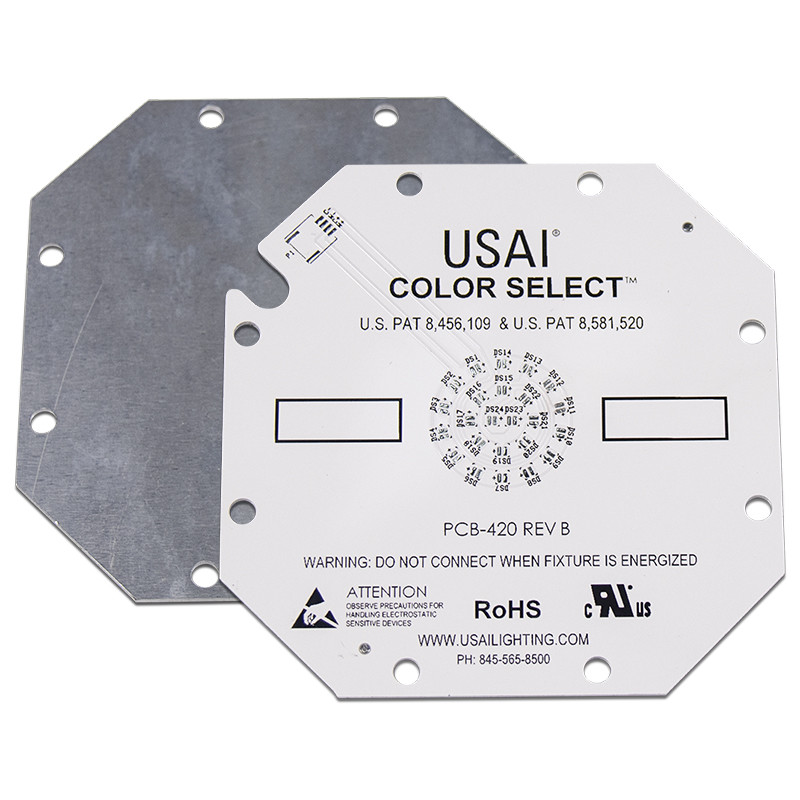

Как вид, который одно-встали на сторону алюминиевого PCB, PCB СИД широко использован в уличных фонарях, лампах СИД, и лампах домочадца.
2. Материал: PCB Алюмини-основания
Деталь | Блок | Спецификация | Условие испытаний | |
Толщина изоляции | um |
Макс Минута |
200 60 |
— |
Сопротивление припоя (288℃) | Sec. | Минута | 600 | IPC-TM-650 2.4.13.1 |
Термальный удар | 288℃10» /cycle | Минута | 6 раз | IPC-TM-650 2.4.13.1 |
Слезьте прочность (нормальное состояние) | lb/in | Минута | 9 | IPC-TM-650 2.4.8 |
Пробивное напряжение | V/mil | 750 | IPC-TM-650 2.5.6 | |
Резистивность тома (нормальные status>E+14) | Ω · см | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Поверхностная резистивность (нормальные status>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Диэлектрическая константа 1 MHz нормального состояния 1 GHz нормального состояния |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Диссипация постоянн 1 MHz нормального состояния 1 GHz нормального состояния |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Абсорбция воды | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Термальная проводимость (измерил на слое изоляции единственном) |
W/m℃ | 1,0 | ASTM-E1461 | |
Воспламеняемость | 94V-0 | Пропуск | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (потеря 5wt%) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (индекс сравнительный отслеживать) | V | >600 (PLC=0) | UL746E DSR |
3. Аттестация: UL, ROHS, достигаемость, ISO
4. Ряд пользы: Освещать, автомобильная радиотехническая аппаратура, электропитание, электронный контроль, компьютерное оборудование, электроника связи etc.
5. Каким выставкам имейте нас участвовал внутри?
Выставка Нью-Дели, выставка Москвы электронные, etc.
6. Наши обслуживания
1. быстрый ответ
2. умеренная цена основанная на хорошем качестве
3. обеспечьте универсальное обслуживание (компоненты, OEM)
4. обильный инвентарь & обычная материальная подготовка
7. Метод оплаты:
T/T, PayPal, кредитная карточка, западное соединение, etc.
Преимущества |
Недостатки |
Низкая цена: Алюминий металл который можно найти в разнообразие климатах, поэтому легко минировать и уточнить. Поэтому, цены делать так значительно ниже чем другие металлы. В свою очередь, это значит что продукты производства с этими металлами более менее дороги также. | Высокая цена. |
Экологически дружелюбный: Алюминий нетоксический и recyclable. Производство с алюминием также благоприятно к сохраняя энергии должной к своей легкости собрания. Для поставщиков платы с печатным монтажом, используя этот металл помогает поддерживать здоровье нашей планеты. | Настоящее основное направление может только сделать одиночный алюминиевый PCB, его трудно для того чтобы сделать двойной, который встали на сторону PCB алюминия. |
Тепловыделение: Высокие температуры могут причинить строгое повреждение к электронике, поэтому мудро использовать материал который может помочь рассеять жару. Алюминий может фактически возвратить жару далеко от жизненно важных компонентов, таким образом уменьшающ вредное воздействие он смог иметь на монтажной плате. | Продукт будет более легко иметь дело в электрических прочности и давлении. |
Более высокая стойкость: Алюминий снабжает прочность и стойкость продукт который основания керамических или стеклоткани не могут. Алюминий крепкое основное вещество которое может уменьшить случайный обрыв во время производства, регуляции, и ежедневной пользы. | Алюминий впечатлителен к более быстрым нападениям галоидными ионами, чего хлорид (CL -) наиболее часто сталкиваемое. |
Легковес: Для своей неимоверной стойкости, алюминий удивительно облегченный металл. Алюминий добавляет прочность и гибкость без добавления на любом дополнительном весе. |
