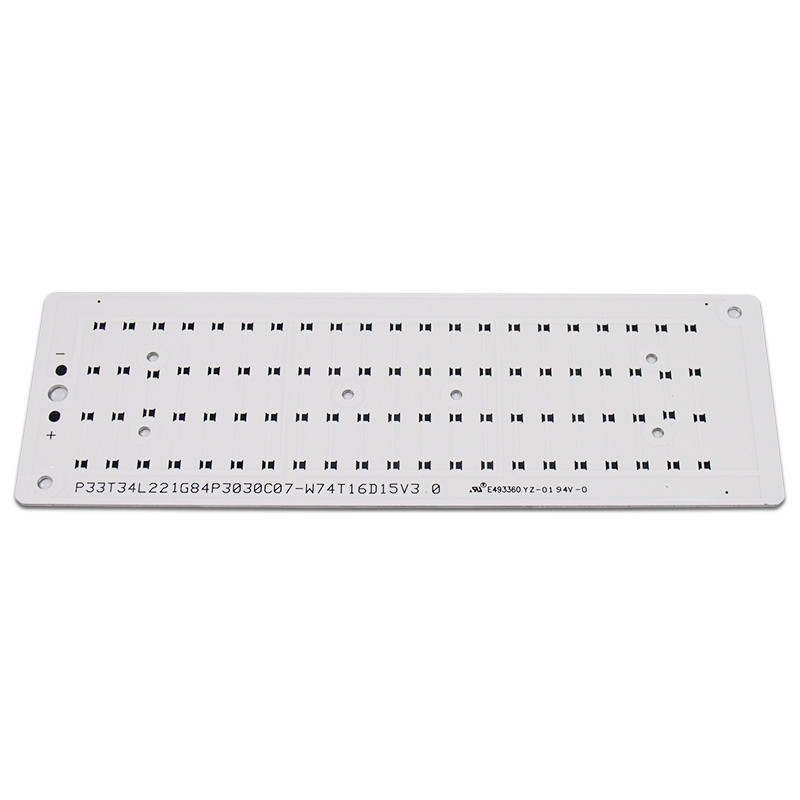

Алюминиевая наивысшая мощность дизайна собрания Pcb Smt Pcb субстрата привела Pcb
1. Введение
Как вид, который одно-встали на сторону алюминиевого PCB, PCB СИД широко использован в уличных фонарях, лампах СИД, и лампах домочадца.
2. Материал: PCB Алюмини-основания
Деталь | Блок | Спецификация | Условие испытаний | |
Толщина изоляции | um |
Макс Минута |
200 60 |
— |
Сопротивление припоя (288℃) | Sec. | Минута | 600 | IPC-TM-650 2.4.13.1 |
Термальный удар | 288℃10» /cycle | Минута | 6 раз | IPC-TM-650 2.4.13.1 |
Слезьте прочность (нормальное состояние) | lb/in | Минута | 9 | IPC-TM-650 2.4.8 |
Пробивное напряжение | V/mil | 750 | IPC-TM-650 2.5.6 | |
Резистивность тома (нормальные status>E+14) | Ω · см | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Поверхностная резистивность (нормальные status>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Диэлектрическая константа 1 MHz нормального состояния 1 GHz нормального состояния |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Диссипация постоянн 1 MHz нормального состояния 1 GHz нормального состояния |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Абсорбция воды | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Термальная проводимость (измерил на слое изоляции единственном) |
W/m℃ | 1,0 | ASTM-E1461 | |
Воспламеняемость | 94V-0 | Пропуск | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (потеря 5wt%) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (индекс сравнительный отслеживать) | V | >600 (PLC=0) | UL746E DSR |
3. Аттестация: UL, ROHS, достигаемость, ISO
4. Ряд пользы: Освещать, автомобильная радиотехническая аппаратура, электропитание, электронный контроль, компьютерное оборудование, электроника связи etc.
5. Каким выставкам имейте нас участвовал внутри?
Выставка Нью-Дели, выставка Москвы электронные, etc.
6. Наши обслуживания
1. быстрый ответ
2. умеренная цена основанная на хорошем качестве
3. обеспечьте универсальное обслуживание (компоненты, OEM)
4. обильный инвентарь & обычная материальная подготовка
7. Метод оплаты:
T/T, PayPal, кредитная карточка, западное соединение, etc.
Условия хранения
Алюминиевое PCBs вообще хранится в темной, сухой окружающей среде. Большинств алюминиевое PCBs пронально к влаге, желтея, и черня. Вообще, они должны быть использованы в течение 48 часов после открытия пакета вакуума.

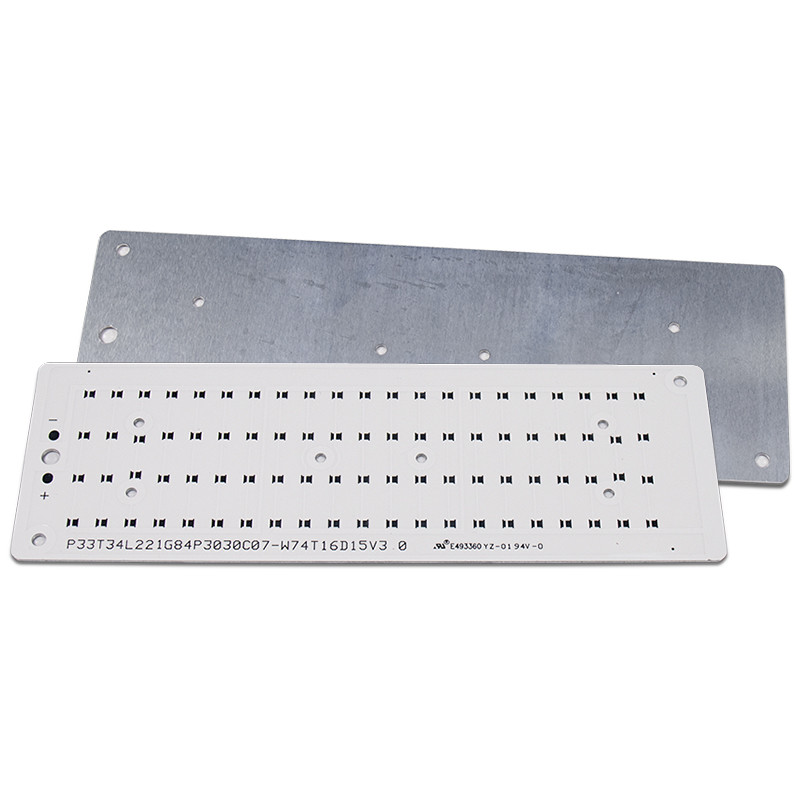

Алюминиевая толщина слоя
2 алюминиевого слоя субстрата PCB, медной толщины 1oz, алюминиевое основание на дне ламината вероятно как это для ссылки. Вышеуказанные параметры по существу неизменны. Толщина алюминиевого основания толщина плиты выбранной клиентом минус толщины выше.
