PCB прокладки СИД субстрата металла минуты 6x6mm Макс 500x500mm
2PCS
MOQ
large.img.alt
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: Yizhuo
Сертификация: CE,ROHS,UL
Номер модели: Светлая плата с печатным монтажом приведенная pcb
Высокий свет:

PCB прокладки СИД субстрата металла

,

PCB прокладки СИД 6x6mm

,

PCB субстрата металла 500x500mm

Оплата и доставка Условия
Упаковывая детали: Внутренняя упаковка вакуума, наружная стандартная упаковка коробки коробки.
Время доставки: 10-12 дней работы
Условия оплаты: T/T, западное соединение
Характеристики
Название продукта: Светлая плата с печатным монтажом приведенная pcb
Профилировать пробивать: Трасса, V-CUT, скашивая
Шелковая ширма: белый, черный, желтый
Электрический испытывать: Приспособление/зонд летая
Допуск на диаметр отверстия: PTH: ±0.075, NTPH: ±0.05
Обслуживание: универсальное обслуживание
Характер продукции

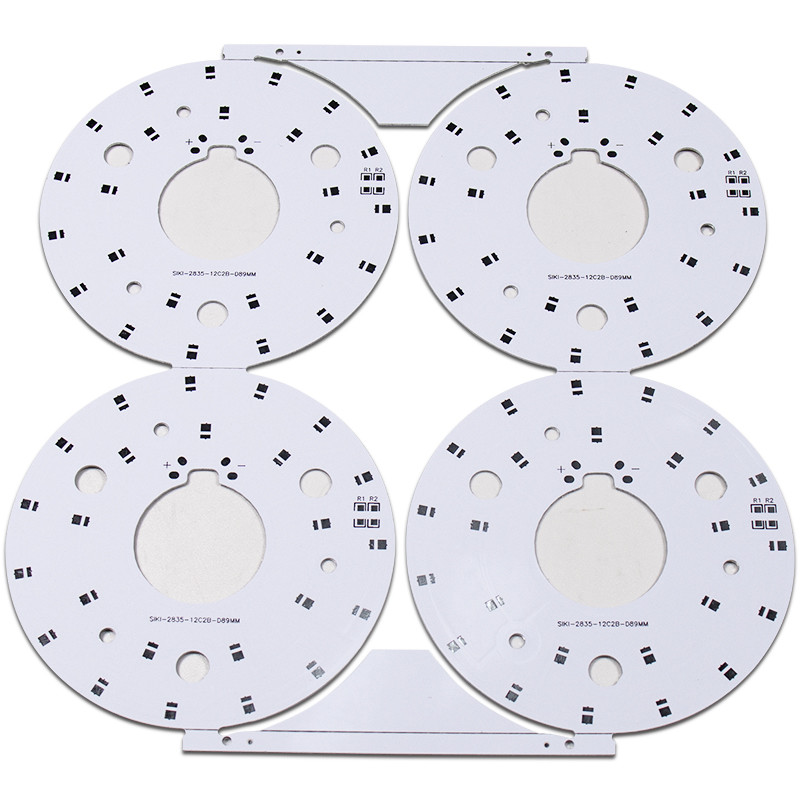

Pcb прокладки привел плату с печатным монтажом pcb света используемую для потолочного освещения

PCB YiZhuo делает алюминиевое PCBs, самое популярное среди доск ядра металла. Наш алюминиевый субстрат PCBs использует алюминиевое ядр как основное вещество, и стандартное FR4 над ним. Алюминиевое основание действует как термальный одетый слой для рассеивать жару эффективно, держа жару производящ компоненты крутым, таким образом увеличивающ общую характеристику доски и прибора. Среди всех основанных на алюмини изготовителей PCB, наши клиенты рассматривают наше алюминиевое PCBs как самое полезное решение к применениям наивысшей мощности.




Возможности PCBA
Полностью готовое PCBA
PCB+components sourcing+assembly+package
Детали собрания
SMT и Через-отверстие, линии ISO SMT и ПОГРУЖЕНИЯ
Время выполнения
Прототип: 15 дней работы. Массовый заказ: 20~25 дней работы
Испытание по продукты
Тест летая зонда, рентгенодефектоскопический контроль, тест AOI, функциональный тест
Количество
Минимальное количество: 1pcs. Прототип, небольшой заказ, массовый заказ, все ОК
Нужные файлы
PCB: Файлы Gerber (CAM, PCB, PCBDOC)
Компоненты: Билл материалов (списка BOM)
Собрание: Файл Выбор-N-места
Размер панели PCB
Минимальный размер: дюймы 0.25*0.25 (6*6mm)
Максимальный размер: дюймы 20*20 (500*500mm)
Тип припоя PCB
Расстворимый в воде затир припоя, RoHS неэтилированное
Детали компонентов
Пассивный спуск к размеру 0201
BGA и VFBGA
Leadless обломок Carriers/CSP
Двухстороннее собрание SMT
Мелкий шаг к 0.8mils
Ремонт и Reball BGA
Удаление и замена части
Компонентный пакет
Раскроенная лента, трубка, вьюрки, свободные части
Процесс сборки PCB
Сверлить-----Выдержка-----Плакировка-----Etaching & обнажать-----Пробивать-----Электрический испытывать-----SMT-----Волна
Паять-----Собирать-----ICT-----Испытание функции-----Температура & испытывать влажности



Светлое введение приведенное платы с печатным монтажом pcb:





Регулярное алюминиевое PCBs обычно имеет 3 главных слоя:


  • Медный слой
  • Изолирующий слой
  • Субстрат металла

МЕДНЫЙ СЛОЙ

Для медного слоя, мы типично используем фольгу электрической меди, которой мы вытравляем для того чтобы сформировать напечатанную цепь. Этот слой держит компоненты SMD и медные трассировки на форме слоя необходимые соединения. Сравниванный к традиционному PCB FR4 такой же линии ширины и медного веса, присутсвие алюминиевого основания позволяет доске снести настоящее без топления вверх.

ИЗОЛИРУЮЩИЙ СЛОЙ

Формировать ядр доски, функции изолирующего слоя как электрический изолятор, передатчик тепла, и скрепляя материал между медным слоем и алюминиевым субстратом. Во всем нарастании, изолирующий слой также действует как теплоизолирующая прокладка для потока тепла от цепи к алюминию. Поэтому, улучшайте термальную проводимость изолирующего слоя, лучшую управление жары, и ниже повышение температуры компонентов. Высокая термальная проводимость не только увеличивает выходную мощность, его также продлевает жизненный период доски.

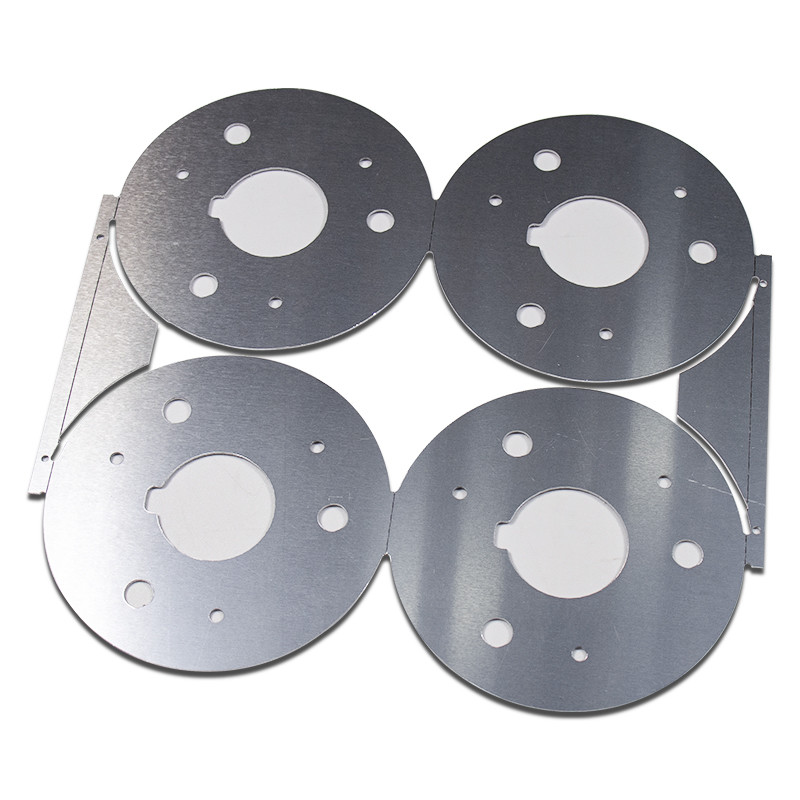

СУБСТРАТ МЕТАЛЛА

Мы выбираем металл для субстрата в зависимости от нескольких факторов как цена, вес, твердость, прочность, термальный коэффициент расширения, и термальная проводимость.

Сравнительное сравнение различных металлов для цены и технического представления как вышеуказанные шоу алюминиевые, который нужно быть оптимальным выбором. Алюминиевые плиты доступны как 1000, 1060, 6061, и так далее. В зависимости от требований для даже более высокой термальной проводимости и механических свойств, мы используем другие металлы вместо алюминия. Эти включают нержавеющую сталь, медь, утюг, и сталь кремния.



PCB прокладки СИД субстрата металла минуты 6x6mm Макс 500x500mm 0




Алюминиевые применения приведенные Pcb:



Pcb прокладки привел светлый pcb широко использован в освещении СИД: Автомобиль привел свет, потолочное освещение, свет стены, на открытом воздухе свет приведенный, комнату прожития привел освещение, etc.


PCB прокладки СИД субстрата металла минуты 6x6mm Макс 500x500mm 1

Если вы ищете ресурс, то который обеспечит вас с одиночным, который встали на сторону PCB для света трубки СИД, PCB для фары СИД, PCB для лампы СИД, PCB для залива СИД высокого, PCB для downlight СИД, доска PCB для трубки СИД, тогда вы как раз находили она.

CO. электроники Шэньчжэня Yizhuo, Ltd было установлено в 2012 летах, нашем районе фабрики больше чем 5 000 квадратных метров. Мы имеем больше чем 100 работников и 20 работников. Мы алюминиевый PCB и изготовитель PCB FR4, наши продукты широко использован в освещении, электронике, новых индустриях энергии, медицинского обслуживания, автомобильных и другого. Наша производственная мощность PCB может достигнуть 120000 sq.m/в месяц.

PCB прокладки СИД субстрата металла минуты 6x6mm Макс 500x500mm 2


вопросы и ответы:
 Q1.  Вы имеете MOQ ограничивались?

:  Мы не имеем никакое MOQ ограничивались, минимальный заказ мы принимаем 1pcs.

Q2:  Все ваши продукты аттестованы с UL, ROHS etc?
:  Да, мы аттестованы к ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.

Q3:  Что необходимо для цитаты PCB PCBA?
PCB: Файл количества, Gerber и требования к метода (материал, поверхностная обработка финиша, медная толщина, толщина доски,…)

PCBA: Данные по PCB, BOM, (испытывая документы…)
