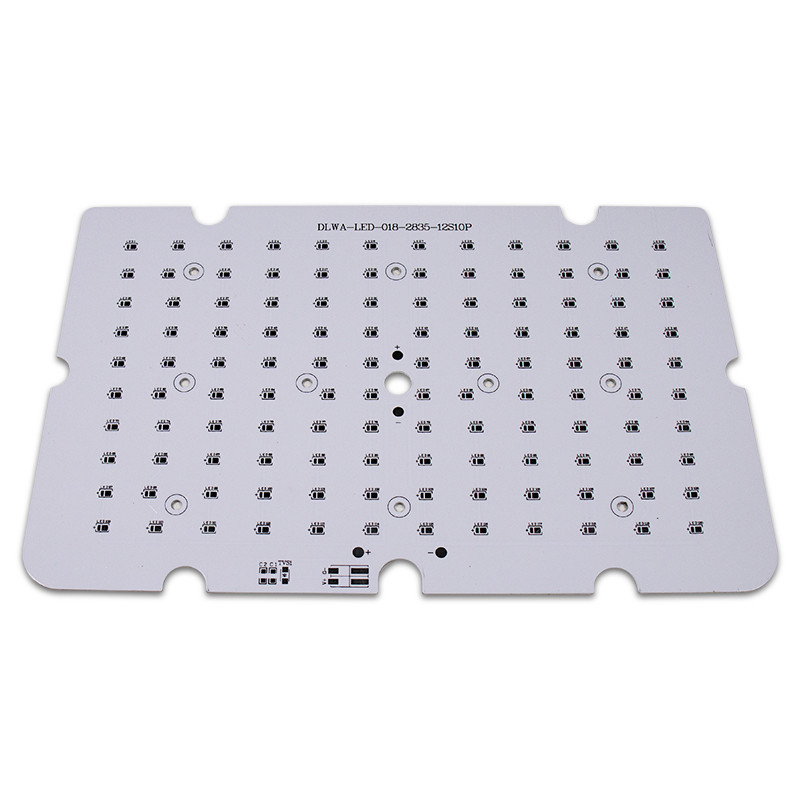

Одно-встали на сторону монтажная плата 94v-0 привело PCB привела модуль для света школы

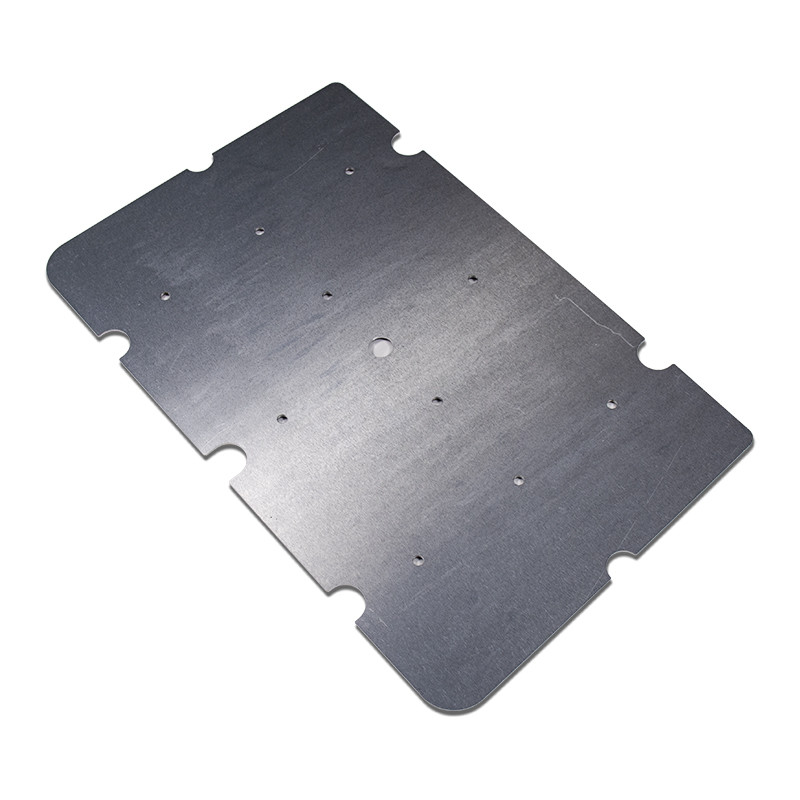

Алюминиевые преимущества PCB – тепловыделение и термальная проводимость
Некоторое СИД рассеивает между 2-5W жары и отказы происходят когда жара от СИД как следует не извлечется; уменьшен выходной сигнал СИД так же, как ухудшение когда жара остается застойной в пакете СИД. Цель MCPCB эффективно извлечь жару изо всех злободневных IC (не как раз СИД). Алюминиевое основание и термально проводной слой диэлектрика действует как мосты между IC и теплоотводом. Один одиночный теплоотвод установлен сразу к алюминиевому основанию исключая потребность для множественных теплоотводов поверх поверхностных установленных компонентов.
Термальная проводимость и сужение общая природа вещества, различное CTE различны в тепловом расширении. Как свои собственные характеристики, алюминиевые имейте уникальное выдвижение чем нормальное FR4, термальная проводимость может быть 0.8~3.0 W/c.K.
Возможности PCBA
|
|
Полностью готовое PCBA
|
PCB+components sourcing+assembly+package
|
Детали собрания
|
SMT и Через-отверстие, линии ISO SMT и ПОГРУЖЕНИЯ
|
Время выполнения
|
Прототип: 15 дней работы. Массовый заказ: 20~25 дней работы
|
Испытание по продукты
|
Тест летая зонда, рентгенодефектоскопический контроль, тест AOI, функциональный тест
|
Количество
|
Минимальное количество: 1pcs. Прототип, небольшой заказ, массовый заказ, все ОК
|
Нужные файлы
|
PCB: Файлы Gerber (CAM, PCB, PCBDOC)
|
Компоненты: Билл материалов (списка BOM)
|
|
Собрание: Файл Выбор-N-места
|
|
Размер панели PCB
|
Минимальный размер: дюймы 0.25*0.25 (6*6mm)
|
Максимальный размер: дюймы 20*20 (500*500mm)
|
|
Тип припоя PCB
|
Расстворимый в воде затир припоя, RoHS неэтилированное
|
Детали компонентов
|
Пассивный спуск к размеру 0201
|
BGA и VFBGA
|
|
Leadless обломок Carriers/CSP
|
|
Двухстороннее собрание SMT
|
|
Мелкий шаг к 0.8mils
|
|
Ремонт и Reball BGA
|
|
Удаление и замена части
|
|
Компонентный пакет
|
Раскроенная лента, трубка, вьюрки, свободные части
|
Процесс сборки PCB
|
Сверлить-----Выдержка-----Плакировка-----Etaching & обнажать-----Пробивать-----Электрический испытывать-----SMT-----Волна
Паять-----Собирать-----ICT-----Испытание функции-----Температура & испытывать влажности |
вопросы и ответы:
Q1. Как о вашей емкости поставки?
: Наша емкость поставки вокруг 2000sqm каждый день. где наши 25 космос фабрики 000 sqm хозяйничают деятельность НИОКР, маркетинга, снабжения и поставки.
Q2. Оно В ПОРЯДКЕ напечатать мой логотип на продукте?
: Да. Пожалуйста сообщите нас официально перед нашей продукцией и подтвердите дизайн во первых основанный на нашем образце.
Q3: Как насчет дате транспорта и доставки?
: Нормально, мы используем международное выражаем (как, Federal Express, DHL, TNT) для того чтобы поставить образцы и небольшие заказы тома. Для большого массового заказа, мы можем аранжировать доставку морским путем.
