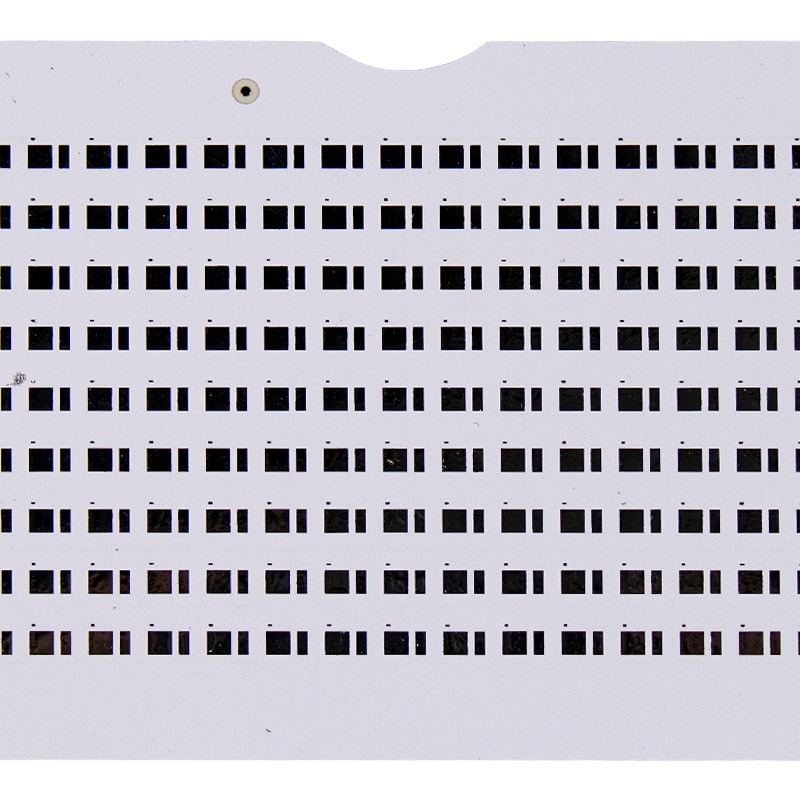

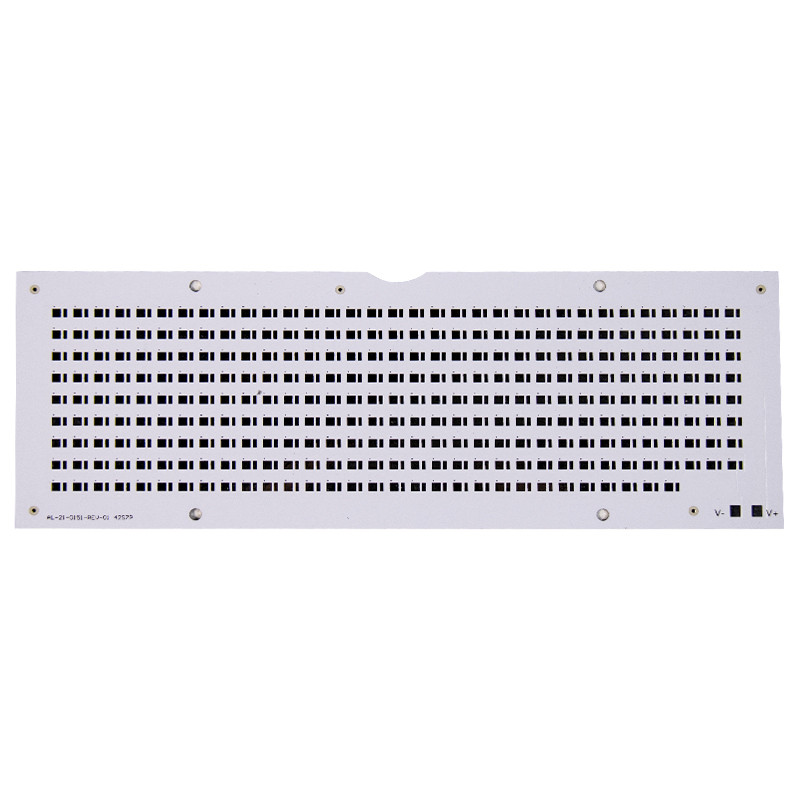

Материал алюминия PCB света СИД толщины 25um 35um меди SMD
СИД освещая доску PCB шарика СИД PCB SMD СИД привело pcba модулей
Материалы монтажной платы СИД
PCB СИД PCB ядра металла, который использует металл как основное вещество, как алюминий, утюг, или медь. В большинстве случаев, СИД PCBs алюминиевое PCBs. Алюминий главным образом использован для изготовления PCB СИД потому что он дешев и облегченн по сравнению с другими металлами. Таким образом, мы можем сказать, PCB СИД подобен алюминиевому PCB.
Алюминиевый PCB СИД состоит из 3 слоев. Эти слои медный основной слой слоя, слоя диэлектрика, и алюминиевых. Самый верхний слой медный слой, который налаживает электрические связи в PCB. Этот слой стандартн во всех типах PCBs. Для защиты этого слоя, использован поверхностный финиш. Медь обеспечивает превосходную проводимость и замыкает цепь.
Следующий слой слой диэлектрика, который очень важен в ядре PCBs металла. Этот слой диэлектрика служит как изолятор, и он предотвращает подачу течения в низкопробном алюминиевом слое. Слой имеет превосходную термальную проводимость, которая хороша для тепловыделения.
Последний слой PCB основной слой, который сделан из алюминия. Этот слой делает доску уникальным и обеспечивает его отдельная идентичность. Должный к основному слою, PCB более прочен чем FR-4. Он может выдержать носку и разрыв и высокие температуры. Кроме того, он превосходен для тепловыделения. Он более светел чем медь и утюг.
1 | Слой | 1-30 слой |
2 | Материал | FR-4, CEM-1, CEM-3, высота TG, FR4 галоид свободный, FR-1, FR-2, алюминий |
3 | Толщина доски | 0.2mm-7mm |
4 | Сторона доски Max.finished | 500mm*500mm |
5 | Размер отверстия Min.drilled | 0.25mm |
6 | Ширина Min.line | 0.3-0.35um |
7 | Min.line spaceing | 0.075mm (3mil) |
8 | Поверхностные финиш/обработка | HALS/HALS неэтилированное, химическое олово, химическое золото, золото Inmersion погружения серебряное/золото, Osp, плакировка золота |
9 | Медная толщина | 0.5-4.0oz |
10 | Цвет маски припоя | зеленый/черный/белый/красный/голубой/желтый |
11 | Допуск на диаметр отверстия | PTH: ±0.076, NTPH: ±0.05 |
12 | Сертификат | UL, ISO9001, ISO14001, ROHS |
вопросы и ответы:
Q1. Как о вашей емкости поставки?
: Наша емкость поставки вокруг 2000sqm каждый день. где наши 25 космос фабрики 000 sqm хозяйничают деятельность НИОКР, маркетинга, снабжения и поставки.
Q2. Оно В ПОРЯДКЕ напечатать мой логотип на продукте?
: Да. Пожалуйста сообщите нас официально перед нашей продукцией и подтвердите дизайн во первых основанный на нашем образце.
Q3. Сколько времени время выполнения?
: Для образцов, он примет 5-7 дней работы; для оптовых заказов, он примет 10-15 дней слова.
