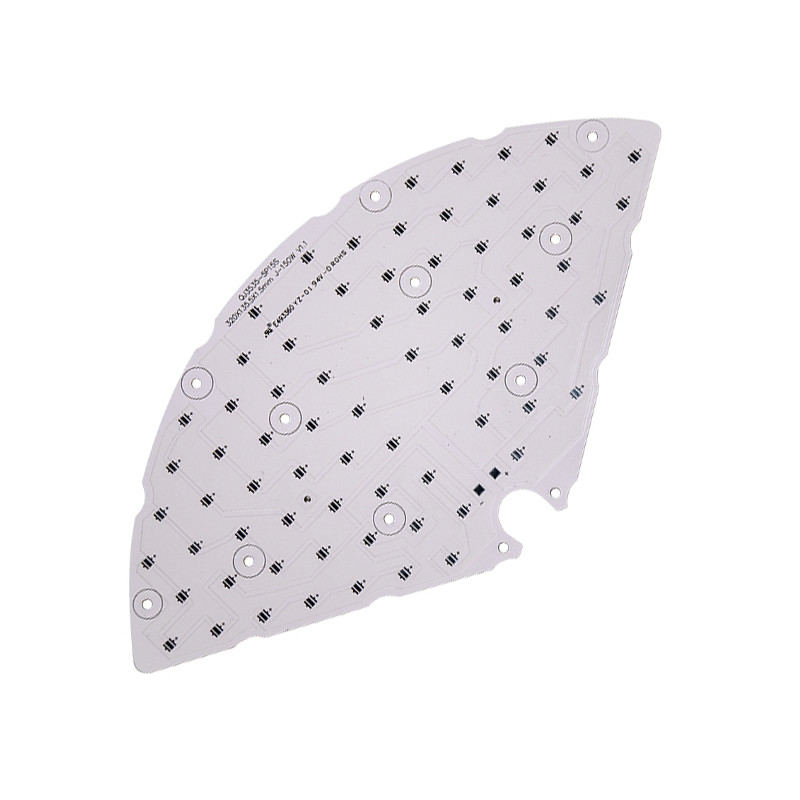

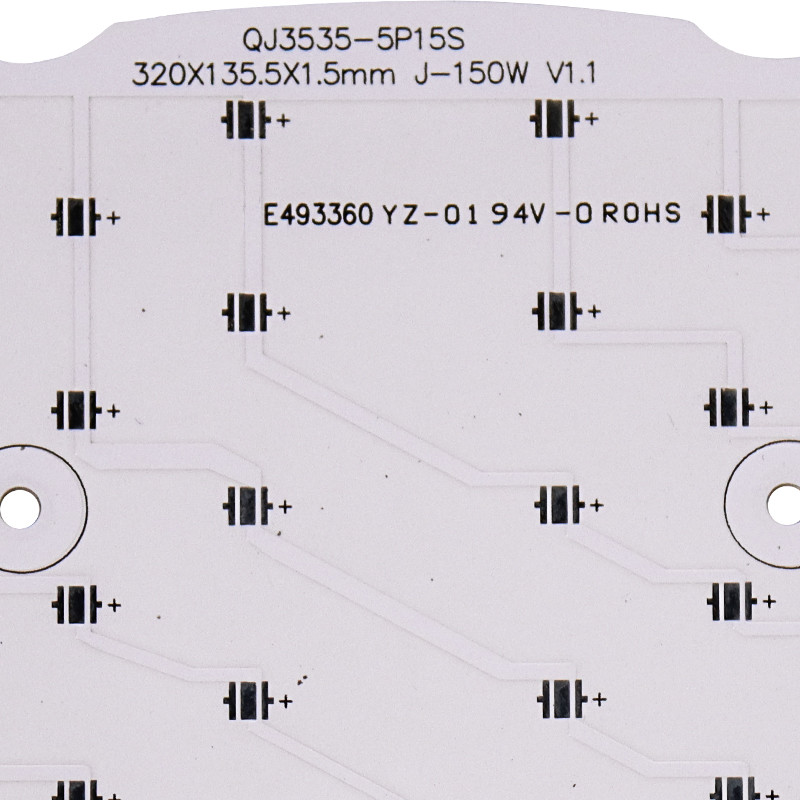

Silkscreen PCB одиночной прокладки СИД 94V0 стороны алюминиевой белый черный
Доска 94 v0 PCB прокладки СИД одиночная бортовая алюминиевая привела mcpcb для света
Алюминиевый PCB штабелирует вверх детали как чертеж.
1. Алюминиевые трассировки меди PCB наслаивают
Медный слой цепи (трассировок) вытравлен для того чтобы сформировать напечатанную цепь, сравненную к материалу FR4,
Алюминиевый PCB может принести более высокий электрический ток когда такой же толстый слой цепи и такая же ширина трассировки.
2. Алюминиевый слой PCB Dielectic
Dielectic слой основная технология алюминиевого PCB, который главным образом служит как функция кондукции прилипания, изоляции и жары.
Лучший термальная проводимость изоляции, более быстро компоненты распространили жару когда они работают, которые могут осуществить цель как улучшать загрузку силы модулей, уменьшающ том, удлиняя жизненный период и увеличить силу выхода.
3. Алюминиевый слой субстрата металла PCB
Обычно, рассматривающ цену и техническую характеристику, алюминий идеальный выбор. Доступные алюминиевые плиты 6061,5052,1060 etc.
СЕРИАЛ |
ДЕТАЛЬ |
ТЕХНИЧЕСКИЕ ДАННЫЕ |
1 |
Название продукта |
Высококачественное основание 5630 привело алюминиевую доску Pcb |
2 |
Бренд |
sunsoar |
3 |
Слой |
1-24 слоев |
4 |
Максимальный размер доски |
457x610mm |
5 |
Минимальная толщина доски |
4 (слои) 0.40mm/16mil |
6 (слои) 0.80mm/32mil |
||
8 (слои) 1.00mm/40mil |
||
10 (слои) 1.20mm/48mil |
||
6 |
Минимальная линия Width1 |
0.10mm/4mil |
7 |
Дистанционирование MinLine |
0.10mm/4mil |
8 |
Минимальный размер отверстия |
0.20mm/8mil |
9 |
Толщина стены PTH |
0.020mm/0.8mil |
10 |
Допуск dia PTH |
±0.05mm/±2mil |
11 |
Допуск dia отверстия NPTH |
±0.025mm/±1mil |
12 |
План Tolence |
±0.1mm/±4mil |
13 |
Тангаж S/M |
0.08mm/3mil |
14 |
Коэффициент сжатия |
10:1 |
15 |
Обруч и извив PCB |
≤0.7% |
16 |
Электрическая прочность |
>1.3KV/mm |
17 |
Прочность корки |
1.4N/mm |
18 |
Ссадина маски припоя |
≥6H |
19 |
Воспламеняемость PCB |
94V-0 |
20 |
Управление импеданса |
±5% |
вопросы и ответы:
Q1. Вы фабрика или торговая компания?
: Мы имеем наши собственные производство PCB & фабрику собрания.
Q2: Все ваши продукты аттестованы с UL, ROHS etc?
: Да, мы аттестованы к ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Какое обслуживание вы имеете?
: Мы обеспечиваем изготовление pcb, компоненты покупая, собрание pcb, полное собрание.
