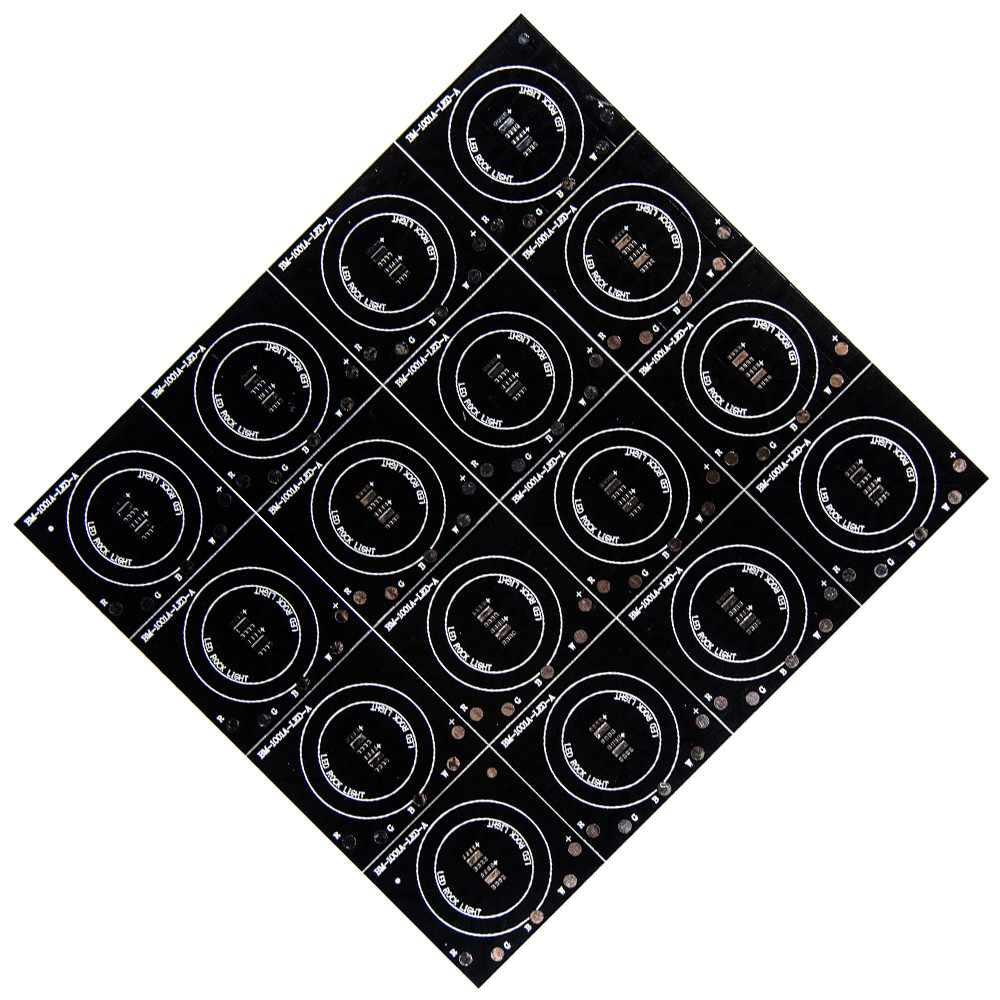

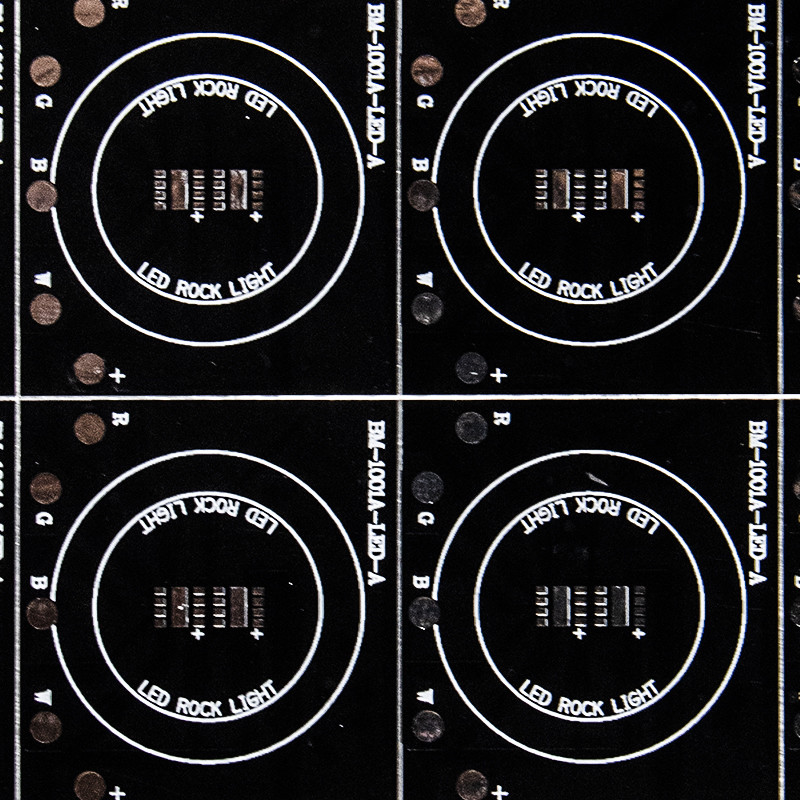

Тяжелые медные маска припоя черноты PCB пальца 2, который золота HASL ENIG встали на сторону
2pcs
MOQ
large.img.alt
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: Yizhuo
Сертификация: CE,ROHS,UL
Номер модели: Черный алюминиевый PCB
Высокий свет:

PCB пальца 2

,

который золота встали на сторону

,

ПК ENIG 2

Оплата и доставка Условия
Упаковывая детали: Внутренняя упаковка вакуума, наружная стандартная упаковка коробки коробки.
Время доставки: 10-12 дней работы
Условия оплаты: T/T, западное соединение
Характеристики
Стандарт: IPC-Class2/Class 3
Особенность: 100% E-TEST
Минимальная линия ширина: 0.075mm (3/3 mil)
Толщина доски: 1.0/1.2/1.6mm
Поверхностная отделка: HASL, OSP, ENIG, палец золота
Сертификация: UL,RoHS, CE
Характер продукции

Тяжелые медные маска припоя черноты PCB пальца 2, который золота HASL ENIG встали на сторону



Медь черного изготовителя Pcb Soldermask алюминиевого тяжелая для горячего продукта приведенного



Нет. Деталь Массовое производство Прототип
1 Слои 1-8 слои 1-36 слои
2 Максимальн Панель Размер 600*770mm (23,62 ″ ″ *30.31) 600*770mm (23,62 ″ ″ *30.31) 500*1200mm (19,69 ″ ″ *47.24)
3 Толщина Max.Board 8.5mm 8.5mm
4 Минимальн Доска Толщина 2L: 0.3mm,
4L: 0.4mm,
6L: 0.8mm
2L: 0.2mm,
4L: 0.4mm.
6L: 0.6mm
5 Минимальный внутренний зазор слоя 0.1mm (4mil) 0.1mm (4mil)
6 Минимальная линия ширина 0.075mm (3/3 mil) 0.075mm (3/3 mil)
7 Минимальная линия космос 0.075mm (3/3 mil) 0.075mm (3/3 mil)
8 Размер Min.Hole 0.15mm (6mil) 0.15mm (6mil)
9 Минимальная покрытая толщина отверстия 20um (0.8mil) 20um (0.8mil)
10 Минимальный ослепите/похороненный размер отверстия 0.1mm (4mil) 0.1mm (1-8layers) (4mil)
11 Dia PTH. Допуск ±0.076mm (±3mil) ±0.076mm (±3mil)
12 Не Dia PTH. Допуск ±0.05mm (±2mil) ±0.05mm (±2mil)
13 Отступление положения отверстия ±0.05mm (±2mil) ±0.05mm (±2mil)
14 Тяжелое Coppe 4oz/140μm 6oz/175μm
15 Минимальный тангаж S/M 0.1mm (4mil) 0.1mm (4mil)



Слой цепи PCB черного soldermask алюминиевый



Слой цепи (обыкновенно использовал фольгу электрической меди) вытравлен для того чтобы сформировать напечатанную цепь, сравненную к материалу FR4, алюминиевый PCB может принести более высокий электрический ток когда такой же толстый слой цепи и такая же ширина трассировки.



Тяжелые медные маска припоя черноты PCB пальца 2, который золота HASL ENIG встали на сторону 0



Представление алюминиевого PCBs:



1. Сохранность формы

Алюминиевая сохранность формы дисплея PCBs & устойчивый размер. Например, когда они будут нагреты от 30-140 градусов, их размеры только имели изменение 2.5%-3.0%.

2. Термальная диссипация

Представление алюминиевого PCBs пока растворяя жара довольно хорошо по сравнению с обычным FR4 PCBs. Например, PCB FR4 который 1.5mm толщиной будет иметь термальное сопротивление 20-22 градусов в ватт пока алюминиевый PCB 1.5mm толщиной будет иметь термальное сопротивление приблизительно 1-2 градусов в ватт.

3. Тепловое расширение

Каждое вещество имеет свой собственный коэффициент теплового расширения. CTE меди (18ppm/C) и алюминиевое (22ppm/C) справедливо близки. С алюминиевого колодца работы PCBs по отоношению к термальной диссипации, они не имеют строгие вопросы сужением или развитием. Они работают исключительно и прочны плюс надежное.





Тяжелые медные маска припоя черноты PCB пальца 2, который золота HASL ENIG встали на сторону 1


вопросы и ответы:





Q1.  Как о грузя цене?

:  Грузя цена определена назначением, весом, размером упаковки товаров. Пожалуйста позвольте нам знать если вам нужно мы закавычить вас грузя цена.



Q2:  Все ваши продукты аттестованы с UL, ROHS etc?

:  Да, мы аттестованы к ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.



Q3:  Что главные продукты ваших обслуживаний PCB/PCBA?

:  Промышленный контроль, автомобильное, медицинское оборудование, электроника связи, обеспечивающие защиту приспособления.
