94v0 встали на сторону двойником, который отделка пальца золота PCB HASL OSP ENIG поверхностная

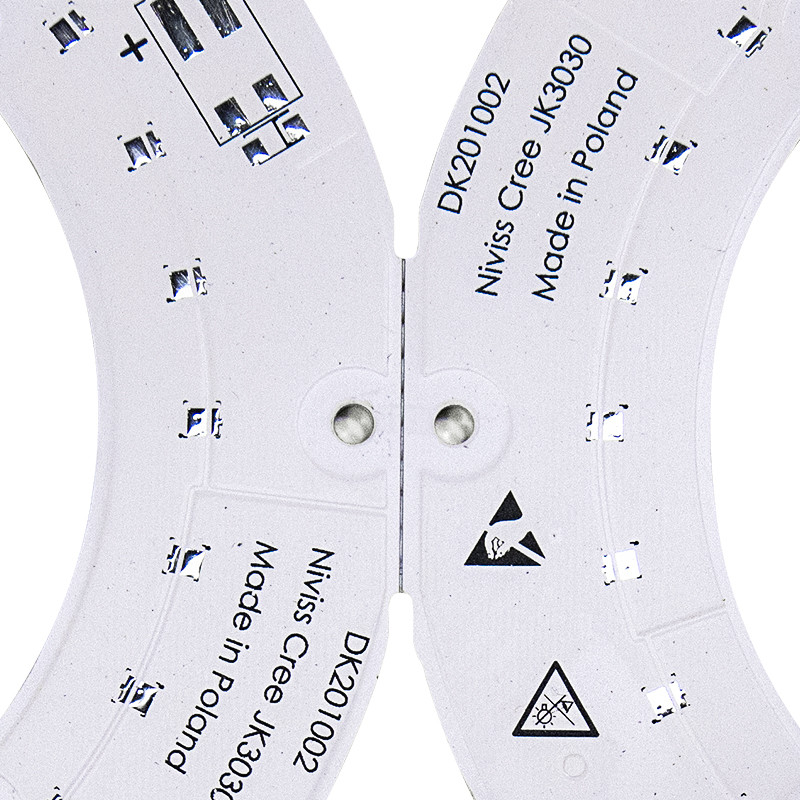

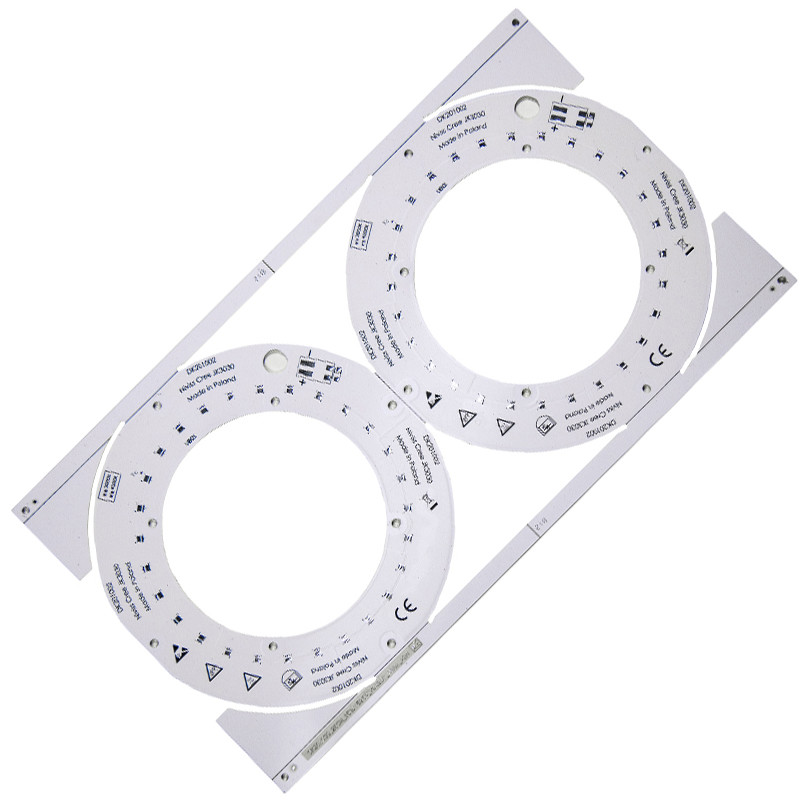

Двойник приведенный трубки встал на сторону алюминиевый Pcb с подгонянным материалом 94v0
Нет. |
Деталь |
Массовое производство |
Прототип |
1 |
Слои |
1-8 слои |
1-36 слои |
2 |
Максимальн Панель Размер |
600*770mm (23,62 ″ ″ *30.31) |
600*770mm (23,62 ″ ″ *30.31) 500*1200mm (19,69 ″ ″ *47.24) |
3 |
Толщина Max.Board |
8.5mm |
8.5mm |
4 |
Минимальн Доска Толщина |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Минимальный внутренний зазор слоя |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Минимальная линия ширина |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
7 |
Минимальная линия космос |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
8 |
Размер Min.Hole |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Минимальная покрытая толщина отверстия |
20um (0.8mil) |
20um (0.8mil) |
10 |
Минимальный ослепите/похороненный размер отверстия |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
Dia PTH. Допуск |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
Не Dia PTH. Допуск |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Отступление положения отверстия |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Тяжелое Coppe |
4oz/140μm |
6oz/175μm |
15 |
Минимальный тангаж S/M |
0.1mm (4mil) |
0.1mm (4mil) |
Алюминиевые применения PCB:
Алюминиевая задняя часть PCBs идеальна для ситуаций где термальные требования к тепловыделения очень высоки.
PCBs одетое с алюминием более оперативно на сразу тепловая энергия далеко от компонентов платы с печатным монтажом, поэтому, оно обеспечивает лучшее управление температуры для дизайнов PCB. поддерживаемые Алюмини дизайны могут достигать 10 раз эффективный чем поддерживаемые стеклоткан дизайны когда это прибывает в извлекать тепловую энергию из компонентов монтажной платы. Гораздо выше термальный тариф диссипации позволяет более высокой силе и более высоким дизайнам плотности быть снабженным.
Хотя они первоначально были конструированы для применений поставки переключения наивысшей мощности, поддерживаемые алюмини платы с печатным монтажом приобретали популярность в применениях СИД, включая светофоры, автомобильное освещение, и общее освещение. Польза алюминиевых дизайнов позволить плотности СИД в структуре PCB быть выше и для установленного СИД, который нужно привестись в действие на более высоких течениях пока остающся в пределах определенных допусков температуры.
Более низкая рабочая температура СИД в серединах дизайна СИД может работать на более длинные периоды времени прежде чем они терпит неудачу.
Алюминиевые материалы PCB ядра очень оперативны в термальных применениях тепловыделения которые включают высокомощные поверхностные интегральные схемаы держателя. Из-за высокого уровня термальной диссипации связанного с поддерживаемым алюмини PCBs, дизайны монтажной платы можно упростить. Алюминиевое PCBs исключает принудили жару тонуть и, который воздух, который окончательно понижает цену дизайна. Как раз о любом дизайне который может быть сделан лучше путем улучшать термальные кондукцию и контроль температуры выбранный для поддерживаемого алюмини PCB.
Алюминиевое основание PCBs состоит из алюминиевой затыловки тогда как традиционное PCBs использует субстрат стеклоткани (FR4 стандартно), стандартные слои цепи и термально проводные слои диэлектрика (тонкий PCB скрепленный к алюминиевой затыловке). В результате слои цепи могут быть как раз как сложны как слои установленные на традиционном волокне PCBs.
поддерживаемое Алюмини PCBs может dependably увеличить срок годности при хранении и стойкость дизайна через связанные уменьшения в интенсивностях отказов и контроле температуры.
Алюминиевые дизайны также поставляют низкие уровни теплового расширения чем другие дизайны PBS и лучшая механическая стабильность.
вопросы и ответы:
Q1. Как о грузя цене?
: Грузя цена определена назначением, весом, размером упаковки товаров. Пожалуйста позвольте нам знать если вам нужно мы закавычить вас грузя цена.
Q2: Все ваши продукты аттестованы с UL, ROHS etc?
: Да, мы аттестованы к ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Как о вашей емкости поставки?
: Наша емкость поставки вокруг 2000sqm каждый день. где наши 25 космос фабрики 000 sqm хозяйничают деятельность НИОКР, маркетинга, снабжения и поставки.
