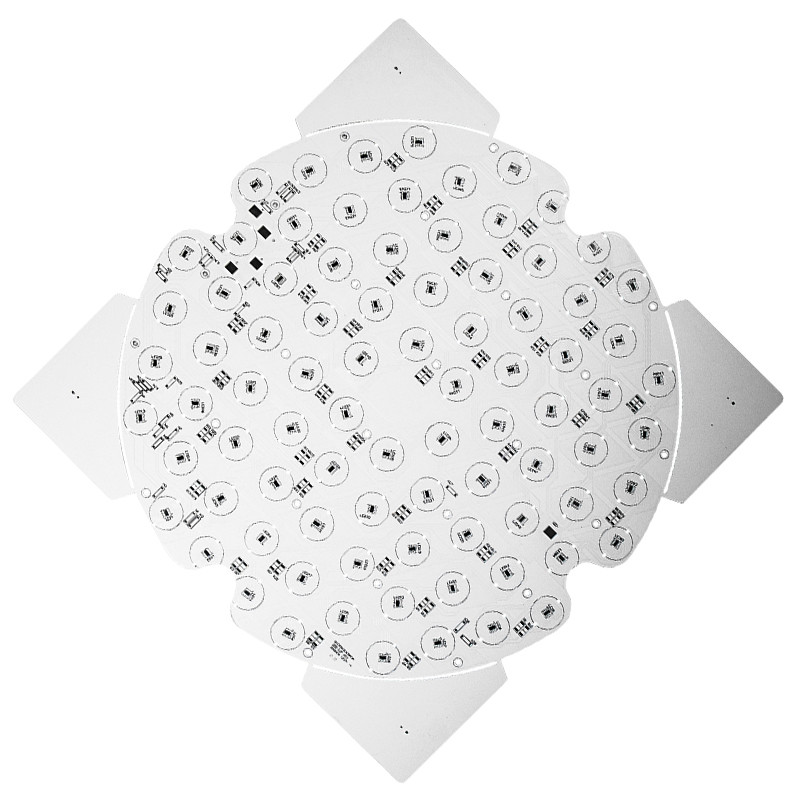

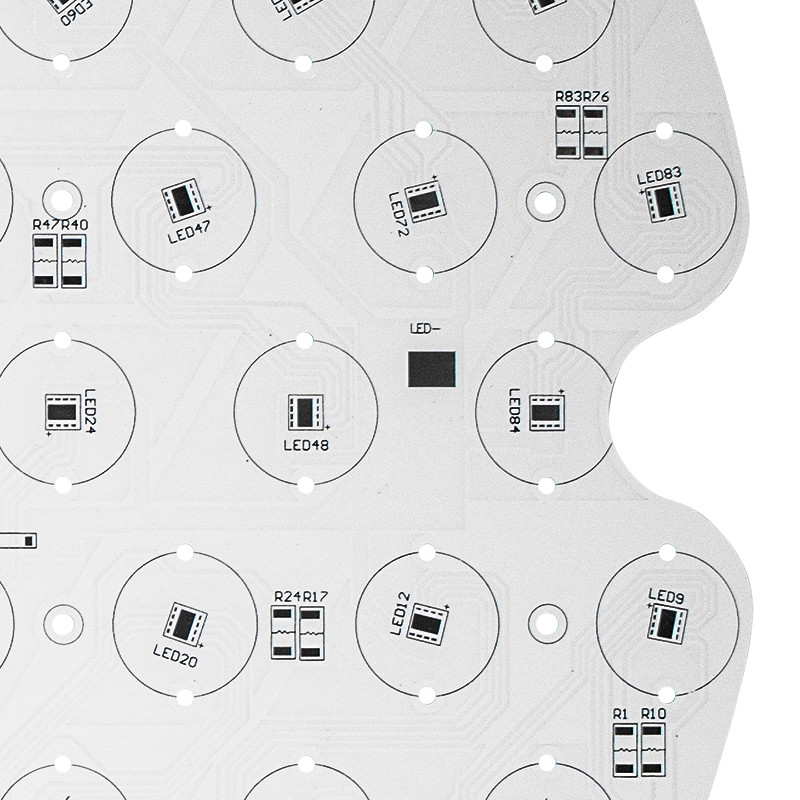

Алюминиевым маска припоя PCB СИД округлой формы HASL встали на сторону двойником, который белая
Белые маска припоя и изготовитель доски PCB алюминия округлой формы
Нет. |
Деталь |
Массовое производство |
Прототип |
1 |
Слои |
1-8 слои |
1-36 слои |
2 |
Максимальн Панель Размер |
600*770mm (23,62 ″ ″ *30.31) |
600*770mm (23,62 ″ ″ *30.31) 500*1200mm (19,69 ″ ″ *47.24) |
3 |
Толщина Max.Board |
8.5mm |
8.5mm |
4 |
Минимальн Доска Толщина |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Минимальный внутренний зазор слоя |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Минимальная линия ширина |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
7 |
Минимальная линия космос |
0.075mm (3/3 mil) |
0.075mm (3/3 mil) |
8 |
Размер Min.Hole |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Минимальная покрытая толщина отверстия |
20um (0.8mil) |
20um (0.8mil) |
10 |
Минимальный ослепите/похороненный размер отверстия |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
Dia PTH. Допуск |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
Не Dia PTH. Допуск |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Отступление положения отверстия |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Тяжелое Coppe |
4oz/140μm |
6oz/175μm |
15 |
Минимальный тангаж S/M |
0.1mm (4mil) |
0.1mm (4mil) |
Изготовляя затруднения алюминиевого PCBs:
Процесс производства для почти все-алюминия PCBs по существу это же. Здесь мы обсудим основные процессы производства, проблемы и их решения.
Медная фольга используемая в алюминиевом PCBs в меру толще. Если медная фольга сверх 3 oz однако, то вытравливание требует поселения ширины. Если оно нет согласно требованию дизайна, то ширина трассировки будет из допуска после вытравлять. Именно поэтому компенсация ширины трассировки должна быть конструирована точно. Вытравляя факторам нужно быть проконтролированным во время процесса производства.
2: Печатание маски припоя
Должный к толстой медной фольге, затруднение в печатании маски припоя алюминиевого PCB. Это связано с тем что; если медь трассировки слишком толста после этого, то вытравленное изображение будет иметь большую разницу между низкопробной доской и печатание маски поверхности и припоя трассировки будет довольно трудно. Поэтому, двухвременное печатание маски припоя предпочтительно использовано. Используемое масло маски припоя должно быть пристойного качества и в некоторых случаях, завалка смолы сделана сперва и после этого паяет маску
Механический процесс производства включает отливать в форму, механический сверлить, и v-вести счет, etc. что выходит на внутреннее через. Это клонит уменьшить электрическую прочность. Поэтому, профессиональный филируя резец и электрический филируя резец должны быть использованы для производства низко-тома продуктов. Сверля параметры должны быть отрегулированы для предотвращения заусенца от генерации. Это поможет вашему механическому производству.
вопросы и ответы:
Q1. Как о грузя цене?
: Грузя цена определена назначением, весом, размером упаковки товаров. Пожалуйста позвольте нам знать если вам нужно мы закавычить вас грузя цена.
Q2: Все ваши продукты аттестованы с UL, ROHS etc?
: Да, мы аттестованы к ISO9001: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Как о вашей емкости поставки?
: Наша емкость поставки вокруг 2000sqm каждый день. где наши 25 космос фабрики 000 sqm хозяйничают деятельность НИОКР, маркетинга, снабжения и поставки.
