Одиночная, который встали на сторону плита платы с печатным монтажом СИД 94v0 30W алюминиевая
2pcs
MOQ
large.img.alt
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: Yizhuo
Сертификация: CE,ROHS,UL
Номер модели: односторонние 05
Высокий свет:

плата с печатным монтажом СИД 30W

,

плата с печатным монтажом СИД 94V0

,

PCB водителя шарика СИД 30W

Оплата и доставка Условия
Упаковывая детали: Коробка коробки вакуума Package+ хорошая качественная
Время доставки: 10-12 дней работы
Условия оплаты: T/T, западное соединение
Характеристики
Напряжение тока: 165-265V
Медная толщина: 0.5oz-2oz
Основное вещество: Алюминий
Минимальн Отверстие Размер: 0.20мм
Название продукта: Доска PCB СИД
Тип: Электронная доска
Характер продукции

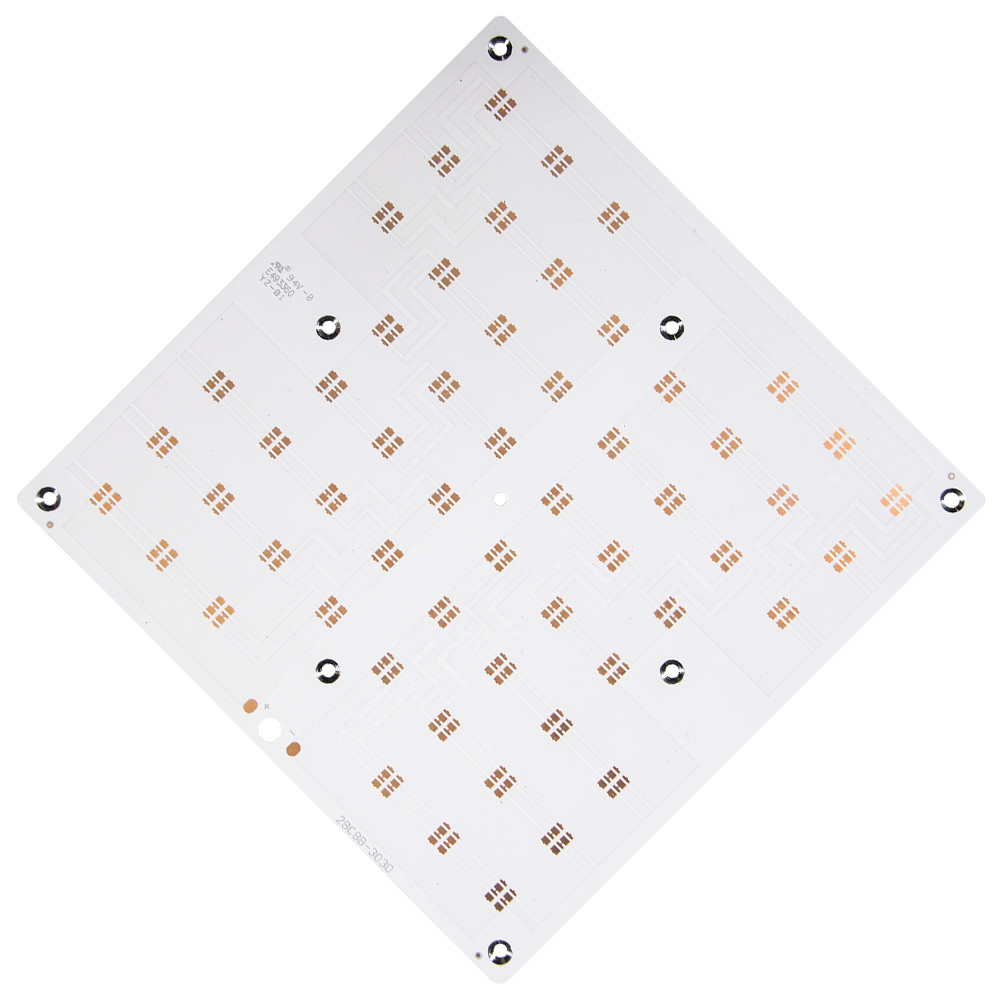

Одиночная, который встали на сторону плита платы с печатным монтажом СИД 94v0 30W алюминиевая



доска PCB 94v0 алюминиевой плиты СИД 30W односторонняя для света шариков Led



Тонкий слой термально проводного но электрически изолируя диэлектрика прокатан между основанием металла и медной фольгой. Медная фольга вытравлена в пожеланную картину цепи и основание металла рисует жару далеко от этой цепи через тонкий диэлектрик.
Алюминиевый PCB уникальный основанный на металл медный одетый ламинат; он имеет хорошее термальной представление проводимости, электрической изоляции и подвергать механической обработке. Алюминиевый субстрат Fuchs Wright рынка PCB главным образом алюминиевый. Общее в продуктах освещения СИД.
Алюминиевый PCB один из основанного на металл pcb, включая медную фольгу, термальный изолирующий слой и субстрат металла, свою границу структуры в 3 слоя:

  1. Слой цепи: эквивалент обычного PCB, медная толщина от 1oz к 10oz.
  2. Слой изоляции: Изоляция слой термального изолируя материала с низким термальным сопротивлением. Толщина: 0,003" до 0,006" дюйм алюминиевая основная технология pcb.
  3. Основанный слой: субстрат металла, обычно алюминиевый или медный может быть выбран.
Деталь Возможность
Слои 1-30
Более толстая медь 1-6OZ
Тип продуктов

HF (высокочастотный) & доска (радиочастоты), импеданс контролировали доску, доску HDI,


Доска мелкого шага BGA&

Маска припоя Nanya&Taiyo; LPI & Matt красные, зеленый, желтый, белый, голубой, черный.
Основное вещество FR4 (Shengyi Китай, ITEQ, KB A+, HZ), HI-TG, FR06, Rogers, Taconic, аргон и так далее
Законченная поверхность Обычное HASL, неэтилированное HASL, золото Falsh, ENIG (золото) OSP погружения (Entek), олово погружения, ImmersionSilver, трудное золото
Выборочное поверхностное покрытие

ENIG (золото) +OSP погружения, палец ENIG (золота) погружения +Gold, внезапный палец золота +Gold,


палец золота погружения Silver+, палец погружения Tin+Gold

Технические данные Минимальная линия ширина/зазор: 3.5/4mil (сверло лазера)
Минимальный размер отверстия: 0.15mm (механическое) сверла/4mil (сверло лазера)
Минимальное кольцевое кольцо: 4mil
Максимальная медная толщина: 6OZ
Максимальный размер продукции: 900×1200mm
Толщина доски: D/S: 0.2-7.0mm, Multilayers: 0.40-7.0mm,
Минимальный мост маски припоя: 0.08mm
Коэффициент сжатия: 15:1
Затыкать возможность визы: 0.2-0.8mm
Допуск Покрытый допуск отверстий: 0.08mm (min±0.05)
Не-покрытый допуск на диаметр отверстия: 0.05min (min+0/-0.05mm или +0.05/-0mm)
Допуск плана: 0.15min (min±0.10mm)
Функциональный тест:
Изолируя сопротивление: 50 омов (mormality)
Слезьте прочность: 1.4N/mm
Термальные нагрузочные испытания: 2650c, 20 секунд
Твердость маски припоя: 6H
Напряжение тока E-теста: 500V+15/-0V 30S
Искривление и извив: 0,7% (тест board≤0.3% полупроводника)

Одиночная, который встали на сторону плита платы с печатным монтажом СИД 94v0 30W алюминиевая 0Одиночная, который встали на сторону плита платы с печатным монтажом СИД 94v0 30W алюминиевая 1

Q1. Могу я иметь заказ образца для света приведенного?

: Да, мы приветствуем заказ образца для того чтобы испытать и проверить качество. Смешанные образцы приемлемы.

Q2. Как насчет времени выполнения?

: Образцу нужны 5-7 дней, время массового производства нужны 1-2 недель для количества заказа больше чем

Q3. Вы имеете предел MOQ для светлого заказа приведенного?

: Низкое MOQ, 1pc для проверки образца доступно

Q4. Как вы грузите товары и сколько времени оно принимаете для того чтобы приехать?

: Мы обычно грузим DHL, UPS, Federal Express или TNT. Он обычно принимает 3-5 дней для того чтобы приехать. Авиакомпания и море грузя также опционное.
