Преимущества алюминиевого PCBs:
Польза алюминиевого PCBs предлагает несколько преимуществ над этим из регулярного FR-4 PCBs. Сравненный к стандартным конструкциям FR-4, алюминиевое предложение PCBs драматически главное тепловыделение. Хотя только десятая из толщины обычного эпоксидн-стекла, dielectrics в алюминиевом PCB может быть 5 к 10 раз проводному термально. Это делает термальное управление в алюминиевое эффективном PCBs в геометрической прогрессии сравненном к этому из обычного твердого PCB. Поэтому, дизайнеры могут использовать более низкие медные весы в алюминиевом PCBs чем те предложенные IPC в их диаграммах жар-подъема.
Разные виды алюминиевого PCBs
Изготовители успешны в разных видах innovating алюминиевого PCBs как:
Гибкое алюминиевое PCBs: Эти используют новые гибкие dielectrics отличая системами смолы Polyimide с керамическими заполнителями для превосходной электрической изоляции, термальной проводимости, и гибкости. Основание металла используют гибкий алюминий как 5754 или подобное. Комбинация производит PCB что потребитель может согнуть в место, но не пользу для регулярный изгибать.
Гибридное алюминиевое PCBs: Эти используют не-термальный материал как подсистема, которую fabricator обрабатывает независимо, и после этого скрепления к алюминиевому основанию используя термальные материалы. Например, обычное 2 - или 4 PCB слоя FR-4 скрепил к алюминиевому основанию помогает улучшить тепловыделение и механическую ригидность.
Разнослоистое алюминиевое PCBs: Fabricators делают эти из множественных слоев термально проводных dielectrics. Дизайнер может установить одни или больше слои цепей похороненных в dielectrics, и использует слепые и похороненные vias. Однако, этот PCBs настолько не эффективно в перенося жаре.
Через-отверстие алюминиевое PCBs: До слоения, fabricator должен пре-сверло алюминиевое основание, и назад-заполнение оно с диэлектриком сформировать ядр разнослоистого PCB. Это позволяет fabricator прокатать обе стороны алюминиевого основания с термальными материалами и подсистемами PCB. После слоения, fabricator может просверлить собрание как сверлить обычный разнослоистый PCB, с покрытый через отверстия пропуская через зазоры в алюминии. Это самая сложная конструкция алюминиевого PCB.
Тип продукта |

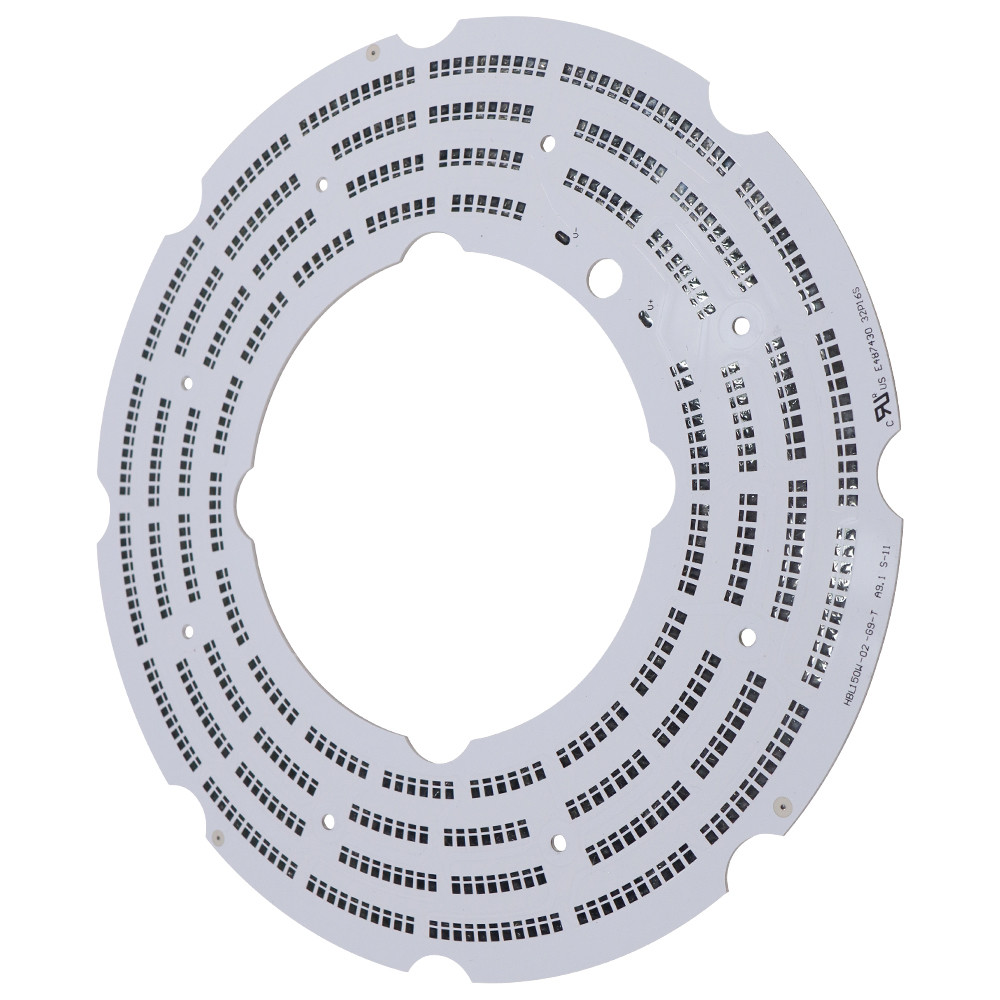

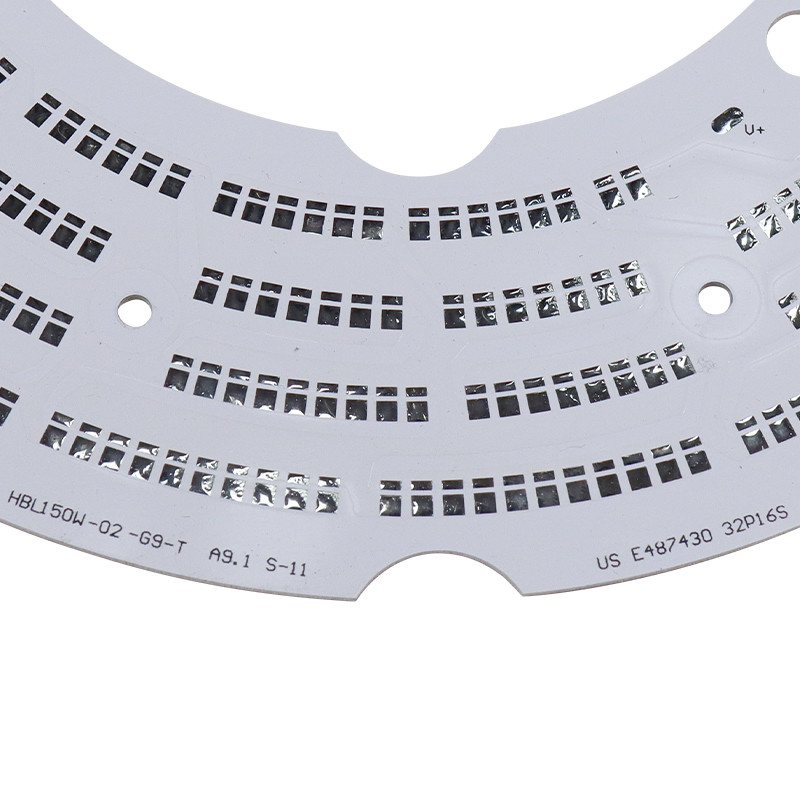

Круглая доска приведенная Pcb |
Максимальный размер панели |
20" *24» (1170mm*600mm) |
Медная толщина |
0.5oz, 1oz, 2oz, 3oz и 4 oz |
Диэлектрическая толщина (к субстрату) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm и 3.2mm |
Законченная толщина доски |
0.4mm до 4.0mm |
Допуск толщины |
+/--10% |
Алюминиевый подвергать механической обработке |
Сверлящ, выстукивающ, филирующ, направлять, Плашк-пробивая, выходит из атаки плата доступная |
Размер отверстия Минимальн Заканчивать |
0.25mm |
Напряжение тока Max.working |
2.5kVDC (диэлектрик), 3.75kVDC 0.075mm (диэлектрик 0.15mm) |
Ширина Min.Track |
0.2mm (8mils) |
Зазор Min.Track |
0.2mm (8mils) |
Минимальный тангаж пусковой площадки SMD |
0.2mm (8mils) |
Поверхностная отделка |
HASL, HASL бессвинцовое, золото погружения, внезапное золото, OSP |
Цвет Soldermask |
Белый, черный, другие доступные |
Цвет сказания |
Черный, белый, другие доступные |
