Изготовляя алюминиевое PCBs:

Изготовляя методы для алюминиевого PCBs как те изготовители следовать для регулярного PCBs. Процесс проектирования это же и использует такие же инструменты CAD. Единственное исключение дизайнер должно использовать только SMCs и устанавливать их только на одной стороне. Хотя, который одно-встали на сторону алюминий PCBs не имеет никакие vias, некоторые изготовители делают двух- и разнослоистый алюминий PCBs, с дизайном и процессом производства деля много сходств с этим для FR-4 PCBs. Однако, некоторые аспекты звонка процесса производства для неукоснительного и действенного контроля и управления.

Вытравливание: Дизайнеры типично используют алюминиевое PCBs для приборов силы с тяжелой медью для фольги. Для медной фольги с толщиной 3 унций или больше, вытравливания требует соотвествующей компенсации для достигать необходимой ширины трассировки, которую дизайнер должен конструировать соотвественно. Дополнительно, необходимо для оператора контролировать вытравлять факторы и параметры агента rigorously.

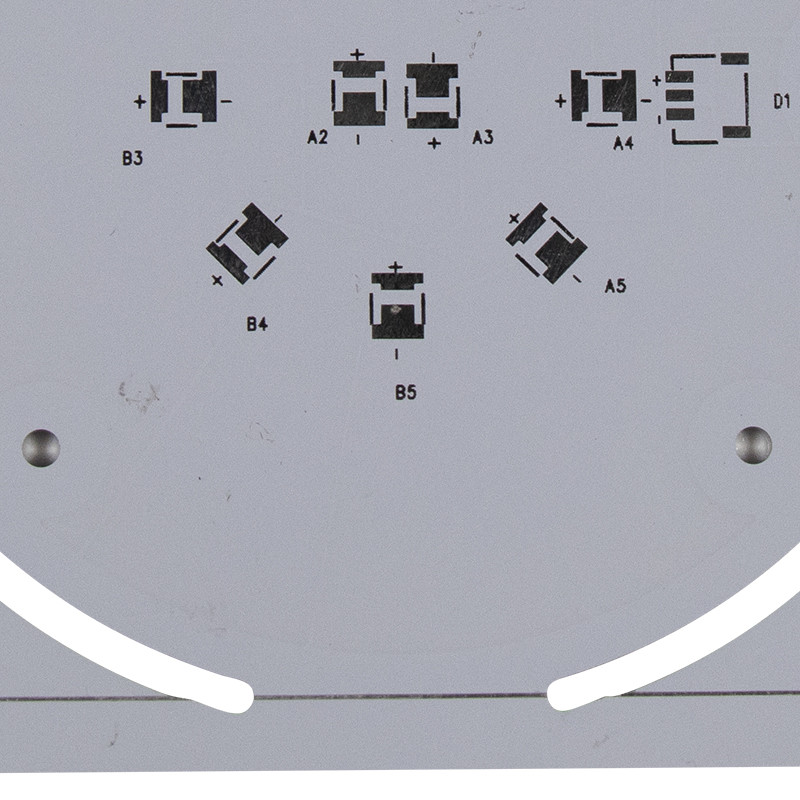

Печать маски припоя: С толстой медной фольгой на алюминиевом PCBs, верхняя поверхность полностью не плоска, и большой шаг между краями трассировки и основанием. Это делает его трудной напечатать маску припоя. Некоторые изготовители получают вокруг этой проблемы путем печатать маску припоя два раза, susing эпоксидная смола высококачественного. Другие используют завалку смолы перед печатью маски припоя.

Механическое производство: Алюминиевое PCBs часто требовать для того чтобы пройти механические процессы производства прежде чем они смогут быть полезны. Это может включить сверлить, филировать, V-ведя счет, и больше. Для сохранения высококачественного доски, большинств изготовители прибегают к электрический филировать с профессиональными резцами для продукции низко-тома, и умирают картины прессформы с необходимыми контролями для высокообъемной продукции. Сверлить требует, что свойственных регулировок и контроли на тяжелом медном алюминии PCBs предотвращают поколение заусенцев.
