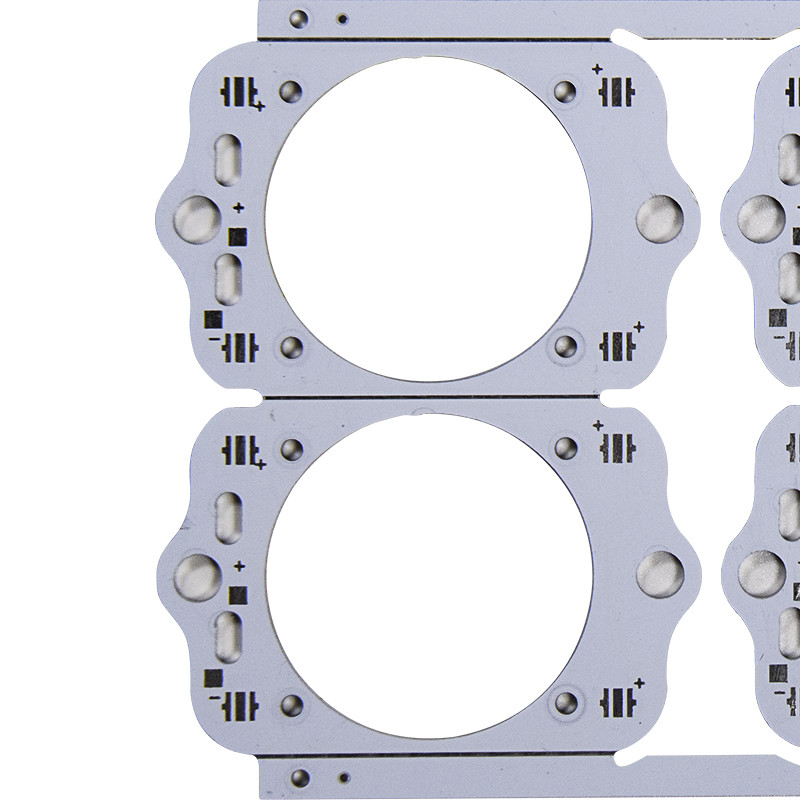

плата с печатным монтажом PCB лампы СИД 12V 24V 220V 18W электронная

Электронный привел PCB шариков основания платы с печатным монтажом 18W pcb алюминиевый светлый

Структура алюминиевого PCBs:

Структура основного алюминиевого PCB это из медного одетого ламината (CCL) подперла с алюминиевым основанием. Медная фольга и слой диэлектрика составляют CCL. Алюминиевое основание может иметь мембрану дополнительного алюминия низкопробную как защита.

1. Медный слой фольги: Изготовители такая же медная фольга по мере того как они используют для регулярных доск FR-4, если применения не будут требовать большой настоящей пропускной способности. Для последнего, они используют относительно тяжелую медь, с толщиной меняя от 1 до 10 унций. Внутренняя сторона медной фольги идет через типичный цинк и латунную плакировку улучшить свою прочность корки-, пока верхняя поверхность проходит химическую обработку для предотвращения оксидации.

2. Слой диэлектрика: Толщина этого слоя меняет от 50 к 200 um, и формирует основную технологию алюминиевого PCB. Слой диэлектрика имеет превосходную термальную проводимость, низкое термальное сопротивление, и высокие свойства электрической изоляции. Он также имеет превосходные анти--термальные старея свойства и может выдержать термальный и механический стресс.

Структура слоя диэлектрика зависит от применения. Например, всеобщая алюминиевая польза PCBs пре--preg стекла эпоксидной смолы - волокна как слой диэлектрика, особенные алюминиевые смолы пользы PCBs высокой термальной проводимости, и высокочастотная алюминиевая польза PCBs слой диэлектрика с prepreg стекло смолы Polyimide или полиолефина - волокно.

3. Алюминиевый основной слой: Это алюминиевый материал субстрата действуя как поддерживая компонент. Вместе с высокой термальной проводимостью, основной слой должен быть соответствующий для регулярных механических процессов производства включая резать, пробивать, и сверлить.

4. Низкопробная мембрана: Сделанный из алюминия, низкопробная мембрана защищает наружную поверхность основного слоя от приобретать царапины и во время вытравляя процесса.






вопросы и ответы:

Q: Как могу я получить, что образец проверил ваше качество?
:  После подтверждения цены, вы можете сделать заказ заказы для образцов для ваших испытания и оценки.
