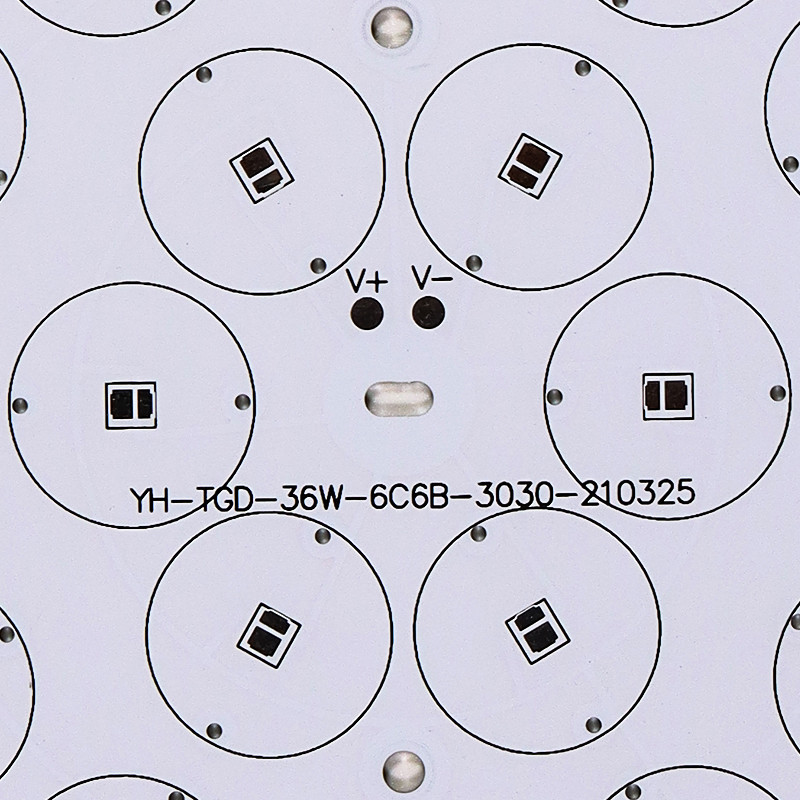

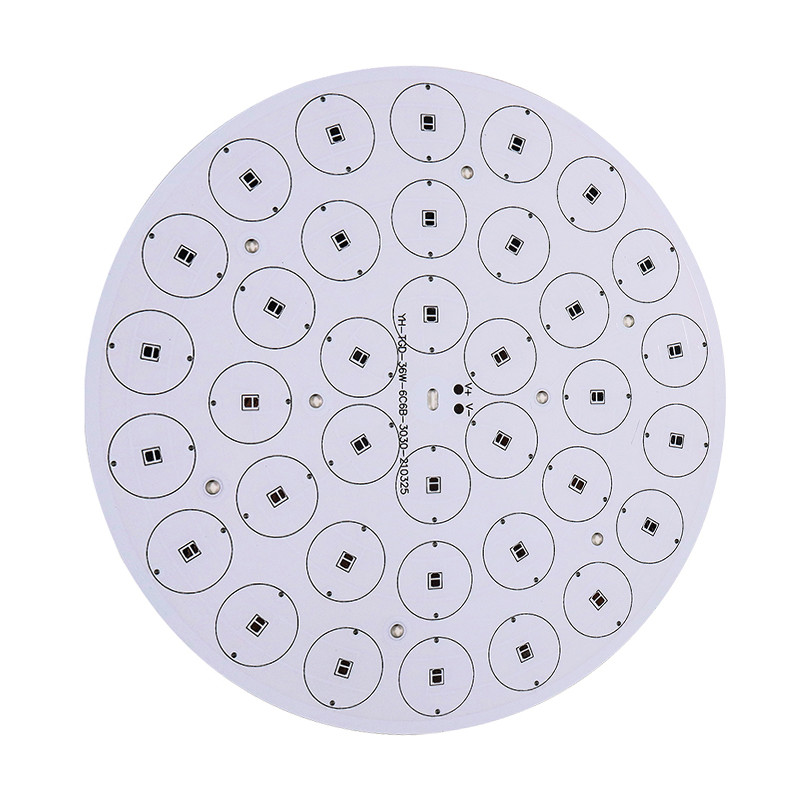

Алюминиевая толщина 0.5OZ 1OZ 1.5OZ меди СИД MCPCB света 24v
Алюминиевое 24v привело светлое освещение Pcb платы с печатным монтажом монтажной платы PCB
Алюминиевое представление PCB основания:
Улучшайте тепловыделение и проводимость: Сравненный с обычным PCB FR4, алюминиевый PCB имеет превосходное представление тепловыделения. Например, PCB Fr4 с толщиной 1.5mm будет иметь термальное сопротивление 20-22 градусов в ватт, пока алюминиевый PCB с глубиной 1.5mm будет иметь термальное сопротивление 1-2 градусов в ватт.
Никакая серьезная проблема теплового расширения или сужения: каждое вещество имеет свой коэффициент теплового расширения. CTE алюминия (22ppm/C) и меди (18ppm/C) довольно близко. С алюминиевого колодца работы PCBs по отоношению к термальной диссипации, они не имеют строгие вопросы расширения или сужения. Они работают превосходно и прочны и надежны.
Сохранность формы: алюминиевая сохранность формы шоу PCBs и стабилизированный размер. Например, когда они будут нагреты от 30-140 градусов, их размер только имел изменение 2.5%-3.0%.
Другие: Алюминиевое PCBs можно использовать в технологии держателя поверхности прибора силы. Они действительны для пользы в расчете цепи из-за их представления по отоношению к тепловому расширению расчета цепи. Они помогают увеличивать срок годности при хранении продукта и плотность мощности продукта. Они также весьма надежны. Они могут помочь сжать общий том продукта и также более дешевый вариант. Они показывают электромагнитный защищать и высокая диэлектрическую прочность.
PCB Capactity |
|
Основное вещество |
FR-4, 22F, CEM-3, CEM-1, алюминиевое, HB, 94V0 |
Слои |
1-22 слоев |
Максимальная панель |
1550mm*800mm |
Медная толщина |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Диэлектрическая толщина |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Толщина ядра доски |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm и 3.2mm |
Толщина доски |
0.4mm до 4.0mm |
Допуск толщины |
+/--10% |
Алюминиевый подвергать механической обработке |
Сверлящ, выстукивающ, филирующ, направлять, Плашк-пробивая, выходит из атаки плата доступная |
Минимальное отверстие |
0,2 mm |
Максимальное напряжение тока работы |
2.5kVDC (диэлектрик), 3.75kVDC 0.075mm (диэлектрик 0.15mm) |
Минимальная ширина следа |
0.2mm (8mil) |
Минимальный зазор следа |
0.2mm (8mil) |
Минимальный тангаж пусковой площадки SMD |
0.2mm (8mil) |
Поверхностная отделка |
HASL неэтилированное, золото погружения, серебр погружения |
Цвет маски припоя |
Зеленый цвет, голубой etc |
Цвет сказания |
Черный, белый etc |
E-тест |
Да |
Сертификат |
UL/CUL/ROHS/ISO9001 |
вопросы и ответы:
Q1: Как о вашей емкости поставки?
: Для доски PCB, вам нужно подготовить файлы файла, его Gerber включая форматы RS274X, ODB++, DXF, PCB, PCBDOC etc. Для PCBA (PCB с припаянными компонентами), за исключением файла для PCB, вам также нужно подготовить список BOM (список компонентов), комплектуете и устанавливаете файл (формат txt), реальное изображение образца или версию PDF 3D файл etc.
Q2: Как о грузя цене?
: Грузя цена определена назначением, весом, размером упаковки товаров. Пожалуйста позвольте нам знать если вам нужно мы закавычить вас грузя цена.
Q3: Мои файлы безопасны?
: Ваши файлы держатся в полной безопасности и безопасности. Мы защищаем интеллектуальную собственность для наших клиентов во всем процессе. Все документы от клиентов никогда не поделены со всеми третьими сторонами.
