PCB MC платы с печатным монтажом электронных блоков изготовителя доски PCB

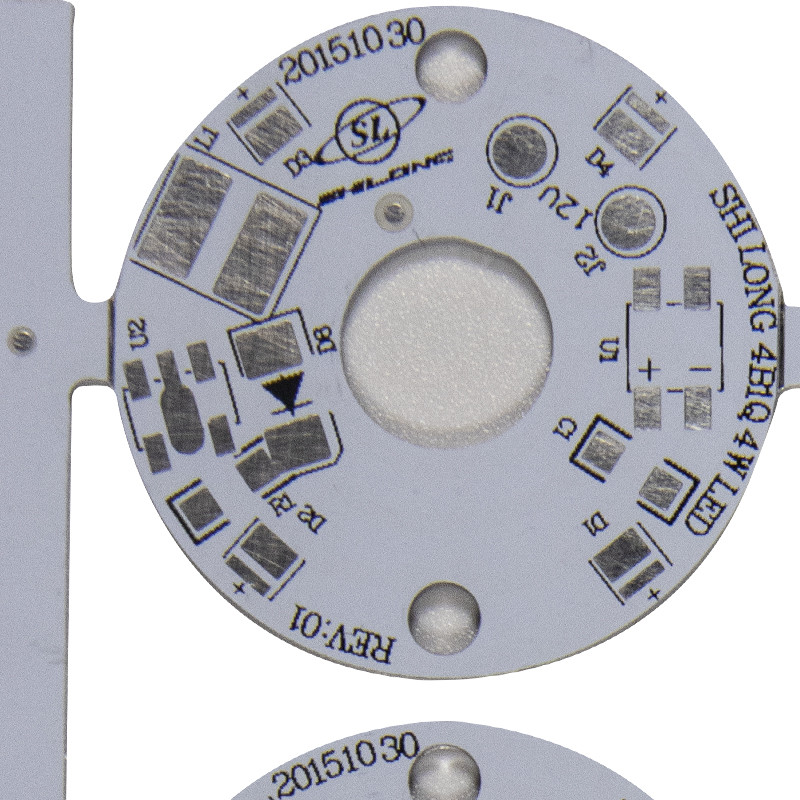

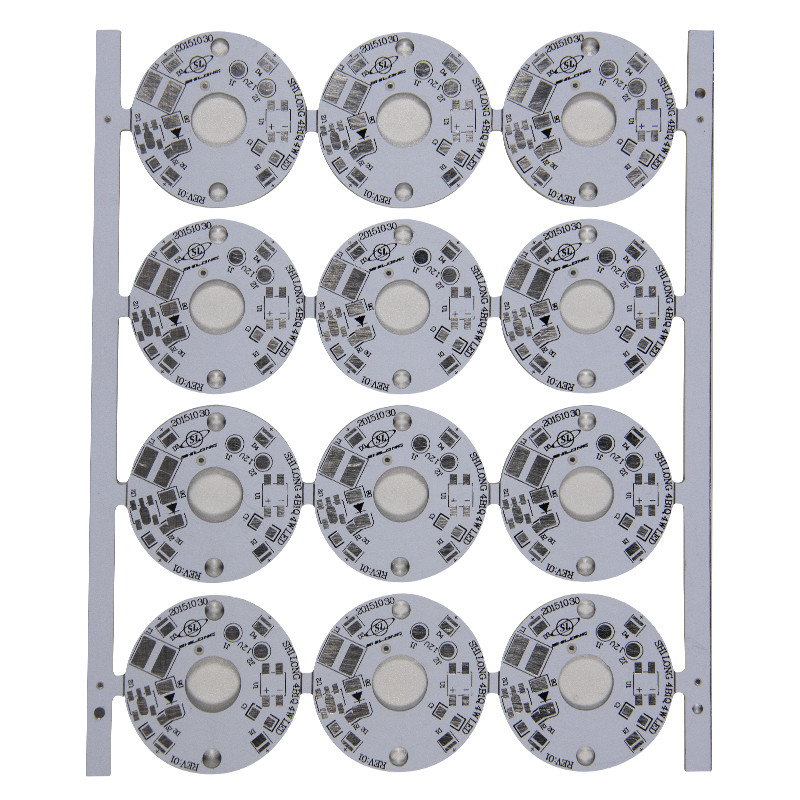

Алюминиевая плата с печатным монтажом типично содержит медную фольгу, термальный изолирующий слой и субстрат металла, свою границу структуры в 3 слоя:
Преимущества алюминиевых основанных плат с печатным монтажом
Тип продукта | Слой layer~2 PCB 1 Al одетый |
Максимальный размер панели | 20" *24» (1170mm*600mm) |
Медная толщина | 0.5oz, 1oz, 2oz, 3oz и 4 oz |
Диэлектрическая толщина (к субстрату) | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Толщина ядра субстрата | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm и 3.2mm |
Законченная толщина доски | 0.4mm до 4.0mm |
Допуск толщины | +/--10% |
Алюминиевый подвергать механической обработке | Сверлящ, выстукивающ, филирующ, направлять, Плашк-пробивая, выходит из атаки плата доступная |
Размер отверстия Минимальн Заканчивать | 0.25mm |
Напряжение тока Max.working | 2.5kVDC (диэлектрик), 3.75kVDC 0.075mm (диэлектрик 0.15mm) |
Ширина Min.Track | 0.2mm (8mils) |
Зазор Min.Track | 0.2mm (8mils) |
Минимальный тангаж пусковой площадки SMD | 0.2mm (8mils) |
Поверхностная отделка | HASL, HASL бессвинцовое, золото погружения, внезапное золото, OSP |
Цвет Soldermask | Белый, черный, другие доступные |
Цвет сказания | Черный, белый, другие доступные |
Etest | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Rohs | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Стандарт ссылки | Класс 2 IPC-A-600G |
Особенные отверстия | Пятно смотря на, отверстия чашки |
Ввод данных | Gerbers, AutoCad, Cam350, PROTEL 99SE, PROTEL DXP, ПРИВЕДИТЕ PCB В ДЕЙСТВИЕ, ODB+. (TGZ) |
вопросы и ответы:
Q: Как о вашей емкости поставки?
: Наша емкость поставки вокруг 2000sqm каждый день. где наши 25 космос фабрики 000 sqm хозяйничают деятельность НИОКР, маркетинга, снабжения и поставки.
Q: Как могу я получить, что образец проверил ваше качество?
: После подтверждения цены, вы можете сделать заказ заказы для образцов для ваших испытания и оценки.
Q: Как насчет дате транспорта и доставки?
: Нормально, мы используем международное выражаем (как, Federal Express, DHL, TNT) для того чтобы поставить образцы и небольшие заказы тома. Для большого массового заказа, мы можем аранжировать доставку морским путем.
