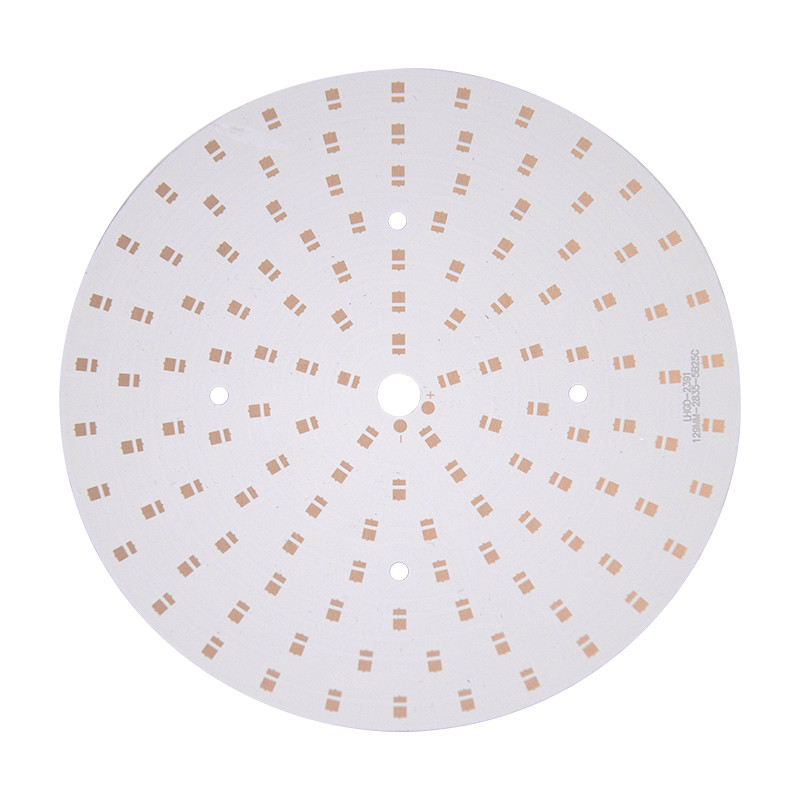

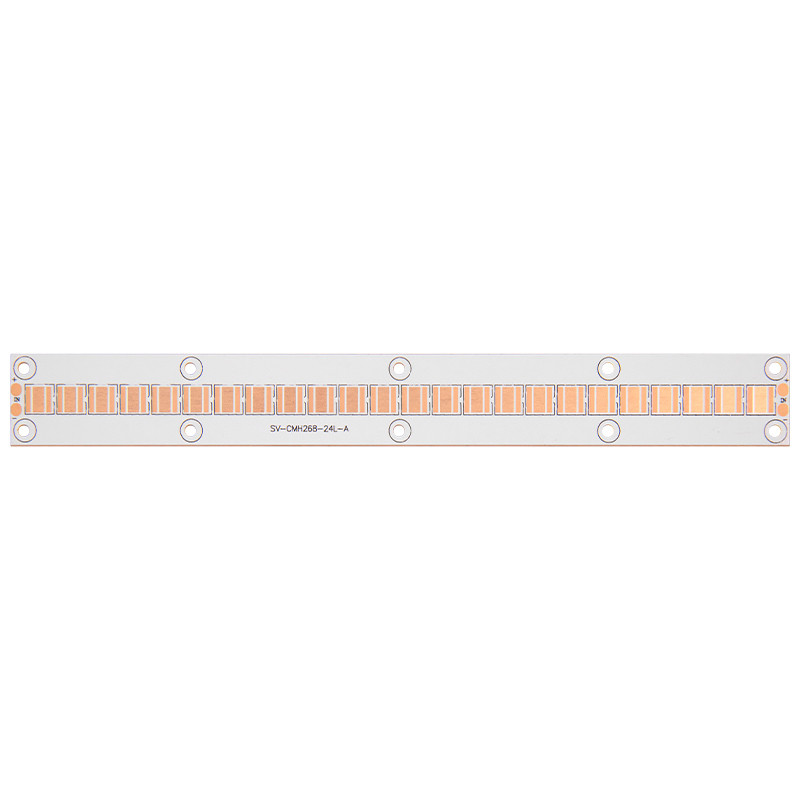

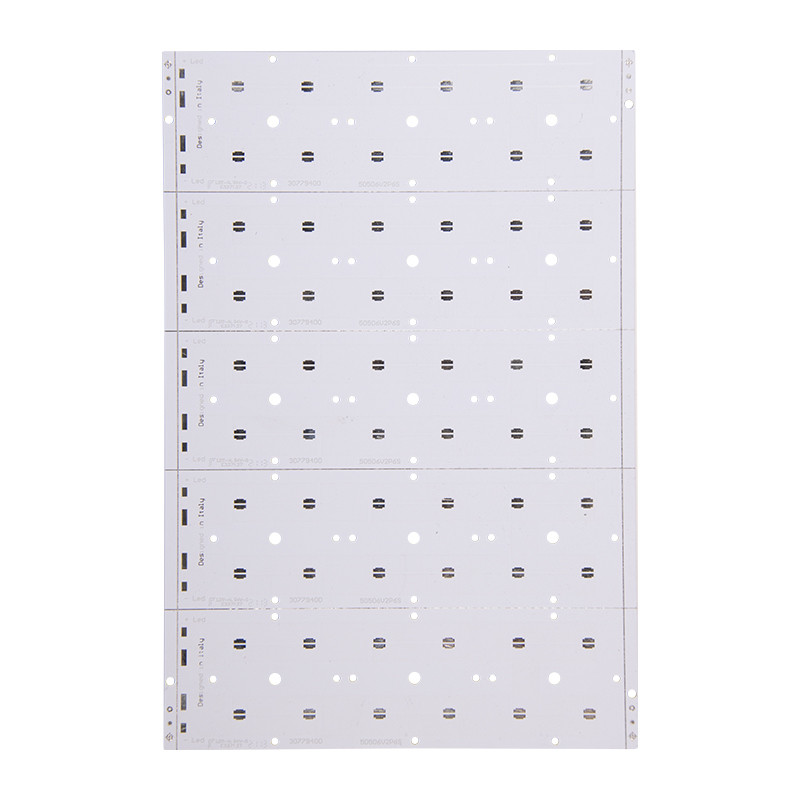

Монтажная плата наивысшей мощности HASL алюминиевая для индустрии освещения СИД
СИД платы с печатным монтажом PCB наивысшей мощности алюминиевое освещая HASL
|
Спецификация
|
|
1. Поверхностное покрытие ---- HASL, внезапное золото погружения золота/никель, OSP
|
|
2. Номер слоя ----- Одиночный, который встали на сторону, который 2-встали на сторону и разнослоистые, особенные слой
|
|
3. Максимальн PCB Размер ----- 600mm×500mm
|
|
4. Толщина PCB ----- 0.5-5.0mm
|
|
5. Медная толщина фольги ----- H 1 2 3 4 6 10 (oz)
|
|
6. Толщина изолирующего слоя ----- 50 75 100 125 150 (um)
|
|
7. Тип металла низкопробный ----- Al (1100,5052,6061), Cu, Fe, нержавеющая сталь etc.
|
|
8. Субстрат металла ----- 0,5 0,8 1,0 1,2 1,5 2,0 3,0 3,2 (mm)
|
|
9. Формировать ----- Умрите пробить штемпелюющ V-отрезок маршрута
|
|
цвет маски 10.Solder ----- Зеленый, белый, черный, красный, желтый
|
|
11. Минимальная высота письма ----- 0,8 (mm)
|
|
12. Минимальная линия ширина письма ----- 0,15 (mm)
|
|
13.The минимальная линия ширина ----- 0,15 (mm)
|
|
14. Минимальный интервал между строками ----- 0,15 (mm)
|
|
15. Минимальный диаметр отверстия ----- 0,5 (mm)
|
|
16. Особенное отверстие ----- Пятно смотря на, отверстие чашки
|
|
17. Формат файла ----- Gerber, protel
|
Соответствующие приборы алюминиевого PCB
Продукты освещения СИД
В настоящее время, алюминиевый PCB широко использовал для освещать PCB, особенно PCB СИД. Кроме освещать прибор, основное другие senarios которые соответствующие для алюминиевого PCB.
1. Звуковое оборудование: Входной сигнал, усилитель выхода, симметричный усилитель, аудио усилитель, предусилитель, усилитель силы, etc.
2. Оборудование электропитания: AC регулятора переключателя „регулятор SW конвертера DC/„, etc.
3. Радиотехническая аппаратура связи: ВЧ усилитель „цепь фильтра электрическая“ передавая.
4. Оборудование автоматизации работы офиса: Водитель мотора, etc.
5. Автомобиль: Электронный регулятор, инициатор воспламенения, регулятор силы, etc.
6. Компьютер: Доска C.P.U., водитель дискеты, прибор электропитания, etc.
7. Модуль силы: Конвертер, полупроводниковое реле, мост выпрямителя тока, etc.
вопросы и ответы:
Q1: Вы имеете требование к количества минимального заказа?
: да, образец вам нужны минимум 2 части.
Q2: Как о грузя цене?
: Грузя цена определена назначением, весом, размером упаковки товаров. Пожалуйста позвольте нам знать если вам нужно мы закавычить вас грузя цена.
Q3: Какое обслуживание вы имеете?
: Мы можем предложить универсальное обслуживание от производства PCB к собирать PCB, испытанию, снабжению жилищем и другому повышенно-ценному обслуживанию.
