Silkscreen HASL дизайна PCB DOB AC175V AC265V однослойный неэтилированный
1PCS
MOQ
large.img.alt
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Основная информация
Место происхождения: Китай
Фирменное наименование: Yizhuo
Сертификация: UL,CE,ROHS
Номер модели: одиночное, который встали на сторону pcb01
Высокий свет:

Дизайн PCB DOB однослойный

,

Дизайн PCB AC265V однослойный

,

Доска AC175V одиночная

Оплата и доставка Условия
Упаковывая детали: Пакет вакуума
Время доставки: 10-12 дней работы
Условия оплаты: T/T
Поставка способности: 120000 sq.m/в месяц
Характеристики
Основное вещество: Алюминий
Толщина доски: 1.0/1.2/1.6mm
Поверхностная отделка: ХАСЛ неэтилированное
Сертификат: ISO9001: 2008, ROHS, UL
Размер доски: смогите быть подгоняно
Silkscreen: Белый, желтый, чернота
Характер продукции

Silkscreen HASL дизайна PCB DOB AC175V AC265V однослойный неэтилированный

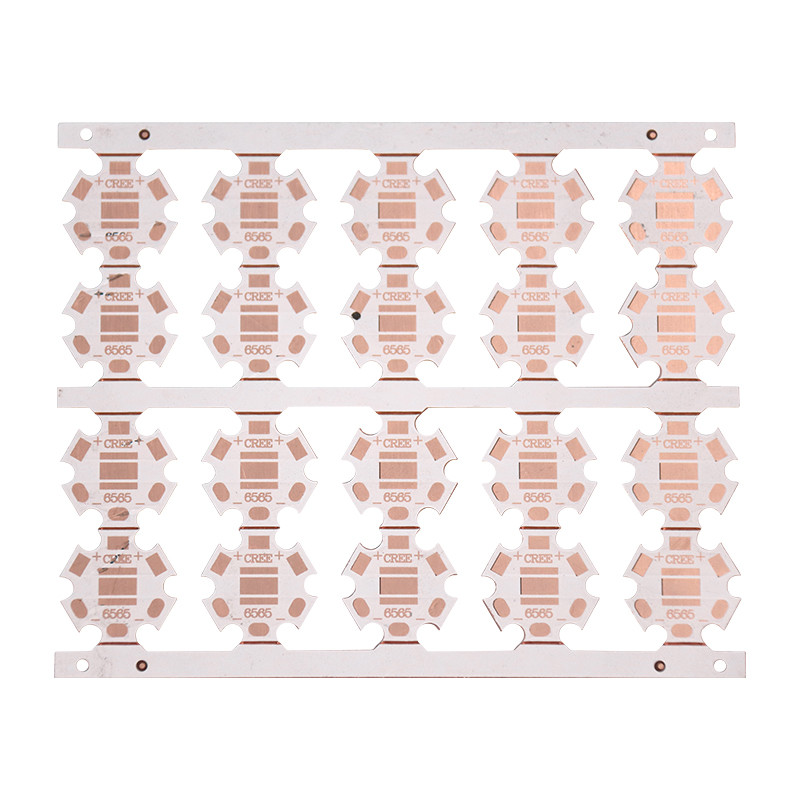

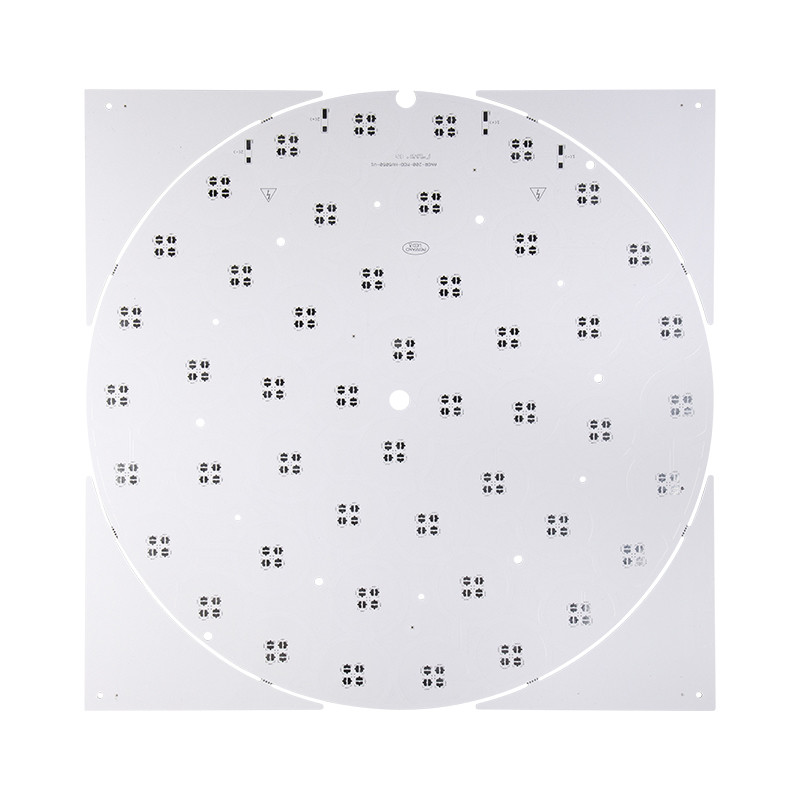

Дизайн AC175V-265V Pcb привел одностороннюю монтажную плату pcb DOB алюминиевую



Тип доски квасцов

одноплатный,



Толщина доски финиша

0.4mm----- 3.0mm

Медная толщина

1 OZ--6 OZ

Ширина & интервал между строками Min.Trace

0.15mm

Самый большой размер

120cm*60cm

Тип для поверхностного покрытия

OSP.HASL, золото погружения, олово погружения (неэтилированное)

OSP

0.20-0.40um

Толщина Ni

2.50-3.50um

Толщина Au

0.05-0.10um

Толщина олова

5-20um

Толщина серебра погружения

0.15-0.40um

Термальная проводимость

1.0W -----3.0W

Диэлектрическая толщина

50um-150um

Термальное сопротивление

0.05C/W -1.7C/W

Минимальный завершенный размер отверстия

±0.10mm

Допуск для диаметра отверстия

±0.075mm

Минимальный диаметр сверля отверстия

0.8mm

Маска между штырями

0.15mm-0.35mm

Минимальное дистанционирование между пусковой площадкой и пусковой площадкой

0.18mm-0.35mm

Допуск плана

±0.10mm

Минимальная толщина для V-отрезка

0.25mm



Вы знаете алюминиевую доску PCB?

Конструкция гибридного алюминиевого PCB
На самом деле, были немногие парни MCPCB знают конструкцию гибридного алюминиевого PCB.
Даже некоторые из их знают этот тип PCB.
В „гибридной“ алюминиевой конструкции PCB «подсистема» не-термального материала обработана независимо и после этого скреплена к алюминиевому основанию с термальными материалами.

Типичный гибридный алюминиевый PCB вводит
Должный к гибридному алюминиевому PCB не использовал широко, как раз для того чтобы использовать некоторыми высокотехнологичными компаниями.
Настолько был необходимо вводят типичный гибридный алюминиевый PCB.
Самая общая конструкция 2-Layer или подсистема 4-Layer сделала из обычного FR-4.

Преимущество гибридного алюминиевого PCB
Конструируема с адекватным количеством термального была эта конструкция более менее дорога чем одно составленное всех термально проводных материалов, но все еще обеспечивает главное термальное представление над стандартным продуктом FR-4.Silkscreen HASL дизайна PCB DOB AC175V AC265V однослойный неэтилированный 0



Мы предлагаем универсальное обслуживание изготовления PCB, плана/дизайна, экземпляра (Gerber, BOM), компонентного поиска, собрания (SMT), предварительных испытания, упаковки высокого стандарта, в срок доставки и послепродажного обслуживания.

Silkscreen HASL дизайна PCB DOB AC175V AC265V однослойный неэтилированный 1







вопросы и ответы:

Q1. Каким спецификациям сделайте вас для цитаты PCB?
: Нам нужно ваши файл PCB Gerber, толщина доски, медная толщина, поверхностная отделка и количество закавычить вас.



Q2. Вы торговая компания или изготовитель?
:  Мы изготовитель PCB с многолетним опытом 12 в этой области.



Q3: Как о вашей емкости поставки?
: Наша емкость поставки вокруг 2000sqm каждый день. где наши 25 космос фабрики 000 sqm хозяйничают деятельность НИОКР, маркетинга, снабжения и поставки.
